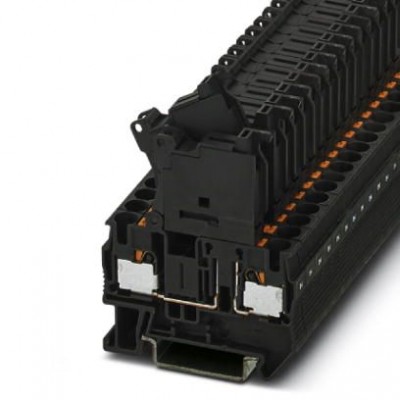

Клеммный блок - PT 4-HE-ILA 100 - 1030359
Описание
Клеммный блок, номинальное напряжение: 250 В, номинальный ток: 6,3 A, тип подключения: Зажимы Push-in, cечение: 0,2 мм² - 6 мм², AWG: 24 - 10, длина: 56 мм, ширина: 6,2 мм, цвет: черный, монтаж: NS 35/7,5, NS 35/15, номинальное напряжение: 250 ВХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141127 |
| eCl@ss 9.0 | 27141127 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000903 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Диапазон напряжений, индикатор | 110 В AC/DC ... 250 В AC/DC |
| Диапазон токов, индикатор | 0,41 мА ... 0,96 мА |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 1,6 Вт |
| Максимальный ток нагрузки | 6,3 A (Ток определяется установленным конструктивным элементом.) |
| Номинальное напряжение UN | 250 В |
| Номинальное сечение | 4 мм² |
| Номинальный ток IN | 6,3 A |
| Область применения | Машиностроение Производство комплектного оборудования |
| Открытая боковая стенка | Да |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Рассеиваемая мощность, макс. | макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) |
| Расчетное импульсное напряжение | 4 кВ |
| Размеры | |
| Высота NS 35/15 | 70 мм |
| Высота NS 35/7,5 | 62,5 мм |
| Технические данные | |
| Длина | 56 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 130 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| Длина оголяемой части | 10 мм ... 12 мм |
| Калиберная пробка | A4 |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 24 |
| Дополнительные особенности | |
| Цвет | черный |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
