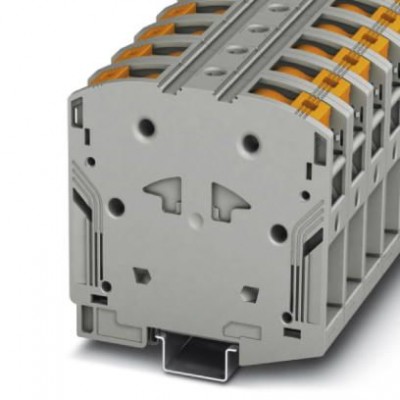

Клемма для высокого тока - PTPOWER 95 P - 3260163

Name: Клемма для высокого тока - PTPOWER 95 P - 3260163
Brand: Phoenix Contact
SKU: 3260163
Price: 4671 RUB
Availability: InStock

Описание

Клемма для высокого тока, номинальное напряжение: 1500 В, номинальный ток: 232 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 2, cечение:25 мм² - 95 мм², AWG: 4 - 4/0, ширина: 25 мм, цвет: cерый, тип монтажа: NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	7,54 Вт
Максимальный ток нагрузки	232 A (для кабеля сечением 95 мм² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	1500 В DC 1000 В AC
Номинальное сечение	95 мм²
Номинальный ток IN	232 A
Область применения	Железнодорожная индустрия Машиностроение Производство комплектного оборудования
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Потенциалы	1
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	108,7 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	105,5 мм
Ширина	25 мм
Характеристики клемм
Длина снятия изоляции	40 мм
Мин. сечение гибкого проводника AWG	4
Сечение гибкого проводника AWG, макс.	4/0
Сечение гибкого проводника макс.	95 мм²
Сечение гибкого проводника мин.	25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	25 мм²
Сечение жесткого проводника макс.	95 мм²
Сечение жесткого проводника мин.	25 мм²
Сечение провода AWG макс.	4/0
Сечение провода AWG мин.	4
Сечение с гребенчатым мостиком, гибк.. макс.	70 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	95 мм²
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
