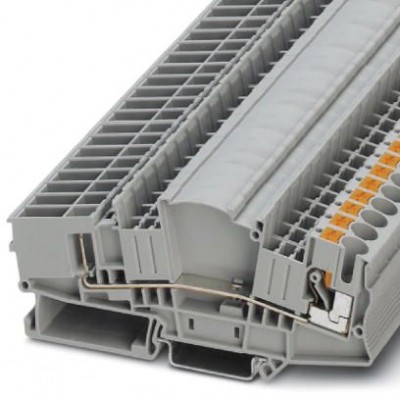

Проходные клеммы - PTMED 6-CT/1P - 3212301
Описание
Проходные клеммы, тип подключения: Зажимы Push-in, cечение: 0,5 мм² - 10 мм² , AWG: 20 - 10, ширина: 8,2 мм, цвет: cерый. Измерительный разъединительный зажим, штекерная часть для короткозамыкающей вилки преобразователя тока PPCT 6/...Характеристики
eCl@ss | |
eCl@ss 4.0 | 27141120 |
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141126 |
eCl@ss 9.0 | 27141126 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000902 |
ETIM 6.0 | EC000902 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
ASD-уровень | 1,857 (м/с2)2/Гц |
NF F16-101, NF F10-102 класс F | 2 |
NF F16-101, NF F10-102 класс I | 2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Группа изоляционного материала | I |
Заданное значение | 5 Н |
Заданное значение испытательного импульсного напряжения | 4,8 кВ |
Заданное значение испытательного переменного напряжения | 2,21 кВ |
Изоляционный материал | PA |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 4 мм² |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 2 |
Количество ударов в 1 направлении | 3 |
Количество ярусов | 1 |
Кратковременный ток | 0,5 кA |
Макс. мощность потерь при номинальных условиях | 1,31 Вт |
Максимальный ток нагрузки | 30 A (Для кабеля сечением 10 mm² Поперечное сечение) |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Направления испытания | X-, Y- и Z-ось |
Номинальное напряжение UN | 500 В |
Номинальное сечение | 6 мм² |
Номинальный ток IN | 30 A |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Открытая боковая стенка | Да |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Потенциалы | 1 |
Продолжительность испытания на каждую ось | 5 ч |
Продолжительность удара | 30 мс |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Прочность насадки на крепежное основание | NS 35 |
Расчетное импульсное напряжение | 6 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Результат испытания на колебания, широкополосные шумы | Испытание проведено |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Результат испытания на ударопрочность | Испытание проведено |
Результат испытания с изменением напряжения | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Результат термических испытаний | Испытание проведено |
Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Ускорение | 0,8 г |
Форма удара | Полусинусоида |
Частота испытания | от f1= 5 Гц до f2= 150 Гц |
Размеры | |
Высота NS 35/15 | 57,1 мм |
Высота NS 35/7,5 | 49,6 мм |
Ширина крышки | 2,2 мм |
Стандарты и предписания | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Технические данные | |
Длина | 114,9 мм |
Ширина | 8,2 мм |
Характеристики изолятора | |
Циклы установки, механич. | 100 |
Характеристики клемм | |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
Длина снятия изоляции | 12 мм |
Калиберная пробка | A5 |
Мин. сечение гибкого проводника AWG | 20 |
Сечение гибкого проводника AWG, макс. | 10 |
Сечение гибкого проводника макс. | 6 мм² |
Сечение гибкого проводника мин. | 0,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
Сечение жесткого проводника макс. | 10 мм² |
Сечение жесткого проводника мин. | 0,5 мм² |
Сечение провода AWG макс. | 8 |
Сечение провода AWG мин. | 20 |
Дополнительные особенности | |
Цвет | cерый |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
