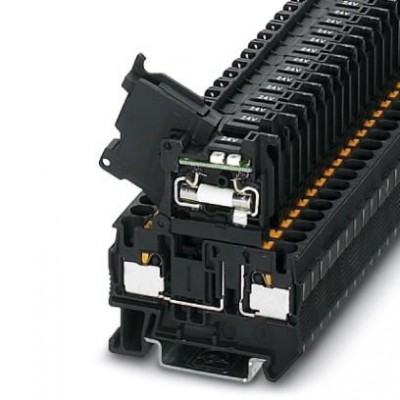

Клеммы для установки предохранителей - PT 4-HESILED 24 (5X20) - 3211903

Name: Клеммы для установки предохранителей - PT 4-HESILED 24 (5X20) - 3211903
Brand: Phoenix Contact
SKU: 3211903
Price: 30827 RUB
Availability: InStock

Описание

Рычажные клеммы с держателем предохранителя, цвет черный, для блоков предохранителей 5 x 20 мм, с индикатором для 24 В AC/DC

Характеристики

eCl@ss
eCl@ss 4.0	27141116
eCl@ss 4.1	27141116
eCl@ss 5.0	27141116
eCl@ss 5.1	27141116
eCl@ss 6.0	27141116
eCl@ss 7.0	27141116
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Диапазон напряжений, индикатор	12 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор	0,31 мА ... 0,95 мА
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,6 Вт
Максимальный ток нагрузки	6,3 A (Ток определяется установленным предохранителем.)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	24 В
Номинальное сечение	4 мм²
Номинальный ток IN	6,3 A
Область применения	Железнодорожная индустрия Машиностроение Производство комплектного оборудования
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Рассеиваемая мощность, макс.	макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)
Расчетное импульсное напряжение	4 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	72,3 мм
Высота NS 35/7,5	64,8 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	56 мм
Ширина	6,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
Длина оголяемой части	10 мм ... 12 мм
Калиберная пробка	A4
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Электрические данные
Предохранитель	G / 5 x 20
Тип предохранителя	Стекло / керамика / ...
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
