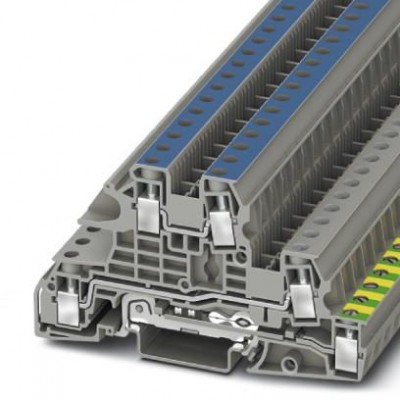

Заземляющие клеммы для выполнения проводки в зданиях - UTI 6-PE/L/N - 3076041
Описание
Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,2 мм² - 10 мм², AWG: 24 - 8, ширина: 8,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15Характеристики
eCl@ss | |
eCl@ss 4.0 | 27141120 |
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141125 |
eCl@ss 9.0 | 27141125 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 3.0 | EC000897 |
ETIM 4.0 | EC001329 |
ETIM 5.0 | EC001329 |
ETIM 6.0 | EC001329 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 5 |
Количество ярусов | 3 |
Макс. мощность потерь при номинальных условиях | 1,31 Вт (при подключении нескольких ярусов значение увеличивается) |
Максимальный ток нагрузки | 47 A (для кабеля сечением 10 мм² Поперечное сечение) |
Номинальное напряжение UN | 400 В (Фазовый проводник / фазовый проводник) 250 В (Фазовый проводник / PE) 250 В (Фазовый проводник / нейтраль) |
Номинальное сечение | 6 мм² |
Номинальный ток IN | 38 A (для кабеля сечением 6 мм²) |
Открытая боковая стенка | Да |
Расчетное импульсное напряжение | 6 кВ |
Размеры | |
Высота NS 35/15 | 59 мм |
Высота NS 35/7,5 | 51,5 мм |
Резьба винтов | M3 |
Технические данные | |
Длина | 95 мм |
Полюсов | 1 |
Ширина | 8,2 мм |
Характеристики клемм | |
2 гибких провода одинакового сечения, макс. | 2,5 мм² |
2 гибких провода одинакового сечения, мин. | 0,2 мм² |
2 жестких провода одинакового сечения, макс. | 2,5 мм² |
2 жестких провода одинакового сечения, мин. | 0,2 мм² |
Длина снятия изоляции | 9 мм |
Калиберная пробка | A5 |
Мин. момент затяжки | 0,5 Нм |
Момент затяжки, макс. | 0,6 Нм |
Сечение гибкого проводника макс. | 10 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
Сечение жесткого проводника макс. | 10 мм² |
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение провода AWG макс. | 8 |
Сечение провода AWG мин. | 24 |
Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
Дополнительные особенности | |
Цвет | cерый |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
