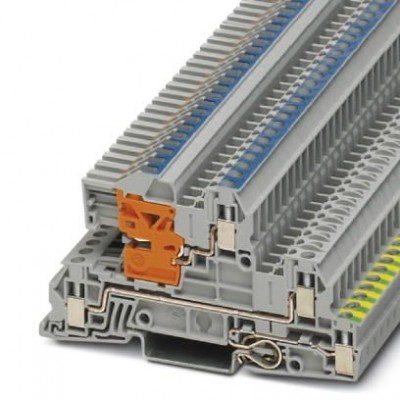

Заземляющие клеммы для выполнения проводки в зданиях - UTI 2,5-PE/L/NT - 3076028
Описание
Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,2 мм² - 4 мм², AWG: 24 - 12, ширина: 5,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15Характеристики
eCl@ss | |
eCl@ss 4.0 | 27141120 |
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141125 |
eCl@ss 9.0 | 27141125 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 3.0 | EC000897 |
ETIM 4.0 | EC001329 |
ETIM 5.0 | EC001329 |
ETIM 6.0 | EC001329 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
ASD-уровень | 6,12 (м/с2)2/Гц |
NF F16-101, NF F10-102 класс F | 2 |
NF F16-101, NF F10-102 класс I | 2 |
Безопасность при прикосновении пальцами | обеспечивается |
Безопасность при прикосновении руками | обеспечивается |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Группа изоляционного материала | I |
Заданное значение | 1 Н |
Заданное значение испытательного импульсного напряжения | 7,3 кВ |
Заданное значение испытательного переменного напряжения | 1,89 кВ |
Изоляционный материал | PA |
Испытание на изгиб при вращении | 135 |
Испытание на изгиб Сечение провода/Масса | 0,2 мм²/0,2 кг 2,5 мм²/0,7 кг 4 мм²/0,9 кг |
Испытание на изгиб Скорость вращения | 10 об/мин. |
Испытание на растяжение, сечение провода | 0,2 мм² |
Испытание на старение безвинтовых клемм Температурные циклы | 192 |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2,5 мм² |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 5 |
Количество ударов в 1 направлении | 3 |
Количество ярусов | 3 |
Кратковременный ток | 0,3 кA |
Макс. мощность потерь при номинальных условиях | 1,02 Вт (при подключении нескольких ярусов значение увеличивается) |
Максимальный ток нагрузки | 30 A (при сечении проводника 4 мм² и 3-полюсном клеммном блоке) |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Направления испытания | X-, Y- и Z-ось |
Номинальное напряжение UN | 400 В (Фазовый проводник / фазовый проводник) 250 В (Фазовый проводник / PE) 250 В (Фазовый проводник / нейтраль) |
Номинальное сечение | 4 мм² |
Номинальный ток IN | 24 A (для кабеля сечением 4 мм² Поперечное сечение) |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Открытая боковая стенка | Да |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Потенциалы | 2 |
Продолжительность испытания на каждую ось | 5 ч |
Продолжительность удара | 18 мс |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Прочность насадки на крепежное основание | NS 35 |
Растягивающее усилие, заданное значение | 10 Н |
Расчетное импульсное напряжение | 4 кВ 6 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Результат испытаний на старение | Испытание проведено |
Результат испытания на изгиб | Испытание проведено |
Результат испытания на колебания, широкополосные шумы | Испытание проведено |
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Результат испытания на нагревание | Испытание проведено |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Результат испытания на растяжение | Испытание проведено |
Результат испытания на ударопрочность | Испытание проведено |
Результат испытания с изменением напряжения | Испытание проведено |
Результат проверки падением напряжения | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Результат термических испытаний | Испытание проведено |
Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Требования, падение напряжения | ≤ 3,2 мВ |
Ускорение | 3,12г |
Форма удара | Полусинусоида |
Частота испытания | от f1= 5 Гц до f2= 250 Гц |
Размеры | |
Высота NS 35/15 | 59 мм |
Высота NS 35/7,5 | 51,5 мм |
Высота конструкции | 51,2 мм |
Резьба винтов | M3 |
Ширина крышки | 2,2 мм |
Стандарты и предписания | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Технические данные | |
Длина | 93,5 мм |
Полюсов | 1 |
Ширина | 5,2 мм |
Характеристики клемм | |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 0,75 мм² |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
2 гибких провода одинакового сечения, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, мин. | 0,2 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 0,75 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
2 жестких провода одинакового сечения, макс. | 1,5 мм² |
2 жестких провода одинакового сечения, мин. | 0,2 мм² |
Длина снятия изоляции | 9 мм |
Калиберная пробка | A3 |
Мин. момент затяжки | 0,5 Нм |
Мин. сечение гибкого проводника AWG | 24 |
Момент затяжки, макс. | 0,6 Нм |
Сечение гибкого проводника AWG, макс. | 12 |
Сечение гибкого проводника макс. | 4 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
Сечение жесткого проводника макс. | 4 мм² |
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение провода AWG макс. | 12 |
Сечение провода AWG мин. | 24 |
Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
Дополнительные особенности | |
Цвет | cерый |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
