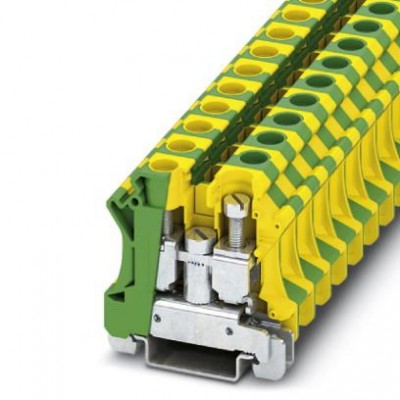

Заземляющие клеммы для выполнения проводки в зданиях - UTI 16-PE - 3073830

Name: Заземляющие клеммы для выполнения проводки в зданиях - UTI 16-PE - 3073830
Brand: Phoenix Contact
SKU: 3073830
Price: 19795 RUB
Availability: InStock

Описание

Заземляющие клеммы для выполнения проводки в зданиях, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, полюсов: 1, cечение:6 мм² - 25 мм², AWG: 10 - 4, ширина: 12,2 мм, высота: 49,9 мм, цвет: желто-зел., тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141111
eCl@ss 4.1	27141111
eCl@ss 5.0	27141138
eCl@ss 5.1	27141138
eCl@ss 6.0	27141138
eCl@ss 7.0	27141138
eCl@ss 8.0	27141125
eCl@ss 9.0	27141125
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000901
ETIM 5.0	EC000901
ETIM 6.0	EC001329
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	0,02 g²/Гц
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	2
Количество ударов в 1 направлении	3
Количество ярусов	1
Крепление скобами	1,5 Нм ... 1,8 Нм (Основание из полиэтилена с крепежным винтом, M4)
Направления испытания	X-, Y- и Z-ось
Номинальное сечение	16 мм²
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Расчетное импульсное напряжение	6 кВ
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	115 °C
Ускорение	0,8 г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Размеры
Высота	49,9 мм
Высота NS 35/15	58 мм
Высота NS 35/7,5	50,5 мм
Резьба винтов	M5
Технические данные
Длина	51 мм
Полюсов	1
Ширина	12,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	4 мм²
2 гибких провода одинакового сечения, макс.	6 мм²
2 гибких провода одинакового сечения, мин.	2,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	4 мм²
2 жестких провода одинакового сечения, макс.	10 мм²
2 жестких провода одинакового сечения, мин.	2,5 мм²
Длина снятия изоляции	12 мм
Мин. момент затяжки	2,5 Нм
Мин. сечение гибкого проводника AWG	10
Момент затяжки, макс.	3 Нм
Сечение гибкого проводника AWG, макс.	6
Сечение гибкого проводника макс.	16 мм²
Сечение гибкого проводника мин.	6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	6 мм²
Сечение жесткого проводника макс.	25 мм²
Сечение жесткого проводника мин.	6 мм²
Сечение провода AWG макс.	4
Сечение провода AWG мин.	10
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	желто-зел.
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
