Заземляющие клеммы для выполнения проводки в зданиях - UKH 95-PE/N - 3009176

Name: Заземляющие клеммы для выполнения проводки в зданиях - UKH 95-PE/N - 3009176
Brand: Phoenix Contact
SKU: 3009176
Price: 19059 RUB
Availability: InStock

Описание

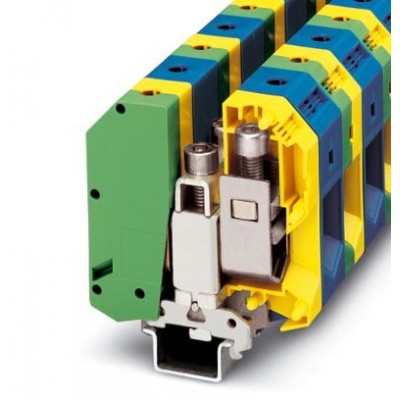

Заземляющие клеммы для выполнения проводки в зданиях, Блок PE/N состоит из одной клеммы защитного провода желто-зеленого цвета и одной синей клеммы с винтовой перемычкой, Винтовые зажимы, cечение: 25 мм² - 95 мм², AWG: 3 - 3/0, ширина: 50 мм, цвет: желто-зел., тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141118
eCl@ss 4.1	27141118
eCl@ss 5.0	27141118
eCl@ss 5.1	27141118
eCl@ss 6.0	27141141
eCl@ss 7.0	27141141
eCl@ss 8.0	27141125
eCl@ss 9.0	27141125
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000901
ETIM 3.0	EC000901
ETIM 4.0	EC000901
ETIM 5.0	EC000901
ETIM 6.0	EC001329
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Крепление скобами	15 Нм ... 20 Нм (Основание из полиэтилена с крепежным винтом, M8)
Макс. мощность потерь при номинальных условиях	7,54 Вт
Максимальный ток нагрузки	232 A (для кабеля сечением 95 мм² Поперечное сечение)
Номинальное напряжение UN	1000 В
Номинальное сечение	95 мм²
Номинальный ток IN	232 A
Открытая боковая стенка	Нет
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 32	104 мм
Высота NS 35/15	106,5 мм
Высота NS 35/7,5	99 мм
Резьба винтов	M8
Технические данные
Длина	83 мм
Ширина	50 мм
Характеристики клемм
Длина снятия изоляции	33 мм
Мин. момент затяжки	15 Нм
Мин. сечение гибкого проводника AWG	2
Момент затяжки, макс.	20 Нм
Сечение гибкого проводника AWG, макс.	2/0
Сечение гибкого проводника макс.	95 мм²
Сечение гибкого проводника мин.	35 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	35 мм²
Сечение жесткого проводника макс.	95 мм²
Сечение жесткого проводника мин.	25 мм²
Сечение провода AWG макс.	3/0
Сечение провода AWG мин.	3
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	желто-зел.
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
