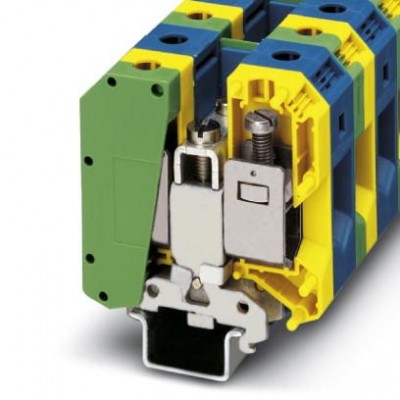

eCl@ss |
eCl@ss 4.0 |
27141118 |
eCl@ss 4.1 |
27141118 |
eCl@ss 5.0 |
27141118 |
eCl@ss 5.1 |
27141118 |
eCl@ss 6.0 |
27141141 |
eCl@ss 7.0 |
27141141 |
eCl@ss 8.0 |
27141125 |
eCl@ss 9.0 |
27141125 |
Environmental Product Compliance |
China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
ETIM |
ETIM 2.0 |
EC000901 |
ETIM 3.0 |
EC000901 |
ETIM 4.0 |
EC000901 |
ETIM 5.0 |
EC000901 |
ETIM 6.0 |
EC001329 |
UNSPSC |
UNSPSC 11 |
39121410 |
UNSPSC 12.01 |
39121410 |
UNSPSC 13.2 |
39121410 |
UNSPSC 6.01 |
30211811 |
UNSPSC 7.0901 |
39121410 |
Общие сведения |
NF F16-101, NF F10-102 класс F |
2 |
NF F16-101, NF F10-102 класс I |
2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) |
имеется |
Группа изоляционного материала |
I |
Изоляционный материал |
PA |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
Кислородный индекс (DIN EN ISO 4589-2) |
>32 % |
Класс воспламеняемости согласно UL 94 |
V2 |
Количество точек подключения |
2 |
Количество ярусов |
1 |
Крепление скобами |
6 Нм ... 8 Нм (Основание из полиэтилена с крепежным винтом, M6) |
Макс. мощность потерь при номинальных условиях |
4,73 Вт |
Максимальный ток нагрузки |
150 A (для кабеля сечением 50 мм² Поперечное сечение) |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) |
V0 |
Номинальное напряжение UN |
1000 В |
Номинальное сечение |
50 мм² |
Номинальный ток IN |
150 A |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) |
Испытание проведено |
Открытая боковая стенка |
Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) |
130 °C |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
Расчетное импульсное напряжение |
8 кВ |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) |
имеется |
Статическое использование изоляционного материала на холоде |
-60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) |
125 °C |
Токсичность дымовых газов NFPA 130 (SMP 800C) |
имеется |
Размеры |
Высота NS 32 |
88,5 мм |
Высота NS 35/15 |
91 мм |
Высота NS 35/7,5 |
83,5 мм |
Резьба винтов |
M6 |
Стандарты и предписания |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Технические данные |
Длина |
70,5 мм |
Ширина |
40 мм |
Характеристики клемм |
Длина снятия изоляции |
24 мм |
Мин. момент затяжки |
6 Нм |
Мин. сечение гибкого проводника AWG |
3 |
Момент затяжки, макс. |
8 Нм |
Сечение гибкого проводника AWG, макс. |
1/0 |
Сечение гибкого проводника макс. |
50 мм² |
Сечение гибкого проводника мин. |
25 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. |
50 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. |
25 мм² |
Сечение жесткого проводника макс. |
50 мм² |
Сечение жесткого проводника мин. |
16 мм² |
Сечение провода AWG макс. |
1/0 |
Сечение провода AWG мин. |
6 |
Указание |
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
Дополнительные особенности |
Цвет |
желто-зел. |
Эксплуатационные характеристики |
Степень загрязнения |
3 |
Электротехнические характеристики |
Категория перенапряжения |
III |
