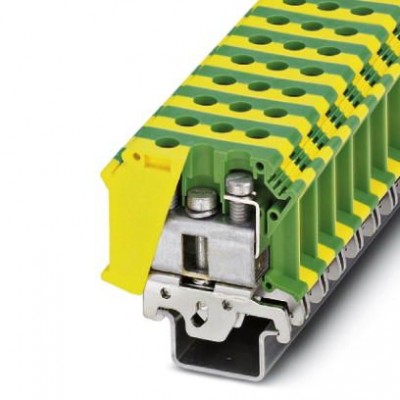

Заземляющие клеммы для выполнения проводки в зданиях - UISLKG 35-1 - 3001776
Описание
Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,75 мм² - 35 мм², AWG: 18 - 2, ширина: 15 мм, цвет: желто-зел., тип монтажа: NS 35/15-2,3, NS 35/15Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141118 |
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141118 |
| eCl@ss 6.0 | 27141141 |
| eCl@ss 7.0 | 27141141 |
| eCl@ss 8.0 | 27141141 |
| eCl@ss 9.0 | 27141141 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| REACh SVHC | 4-Nonylphenol, ethoxylated |
| ETIM | |
| ETIM 2.0 | EC000901 |
| ETIM 3.0 | EC000901 |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Крепление скобами | 2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5) |
| Макс. мощность потерь при номинальных условиях | 4,06 Вт |
| Номинальное сечение | 35 мм² |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота NS 32 | 56 мм |
| Высота NS 35/15 | 58,5 мм |
| Высота NS 35/7,5 | 51 мм |
| Резьба винтов | M6 |
| Технические данные | |
| Длина | 55 мм |
| Полюсов | 1 |
| Ширина | 15 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,75 мм² |
| 2 жестких провода одинакового сечения, макс. | 16 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,75 мм² |
| Длина снятия изоляции | 16 мм |
| Мин. момент затяжки | 3,2 Нм |
| Момент затяжки, макс. | 3,7 Нм |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 2 |
| Сечение провода AWG мин. | 18 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Дополнительные особенности | |
| Цвет | желто-зел. |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
