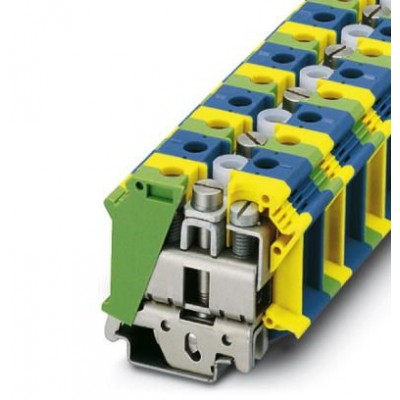

Заземляющие клеммы для выполнения проводки в зданиях - UIK 35-PE/N - 3006195

Name: Заземляющие клеммы для выполнения проводки в зданиях - UIK 35-PE/N - 3006195
Brand: Phoenix Contact
SKU: 3006195
Price: 11871 RUB
Availability: InStock

Описание

Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,75 мм² - 35 мм², AWG: 18 - 2, ширина: 30,4 мм, цвет: зеленый, желтый, синий, тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141118
eCl@ss 4.1	27141118
eCl@ss 5.0	27141118
eCl@ss 5.1	27141118
eCl@ss 6.0	27141141
eCl@ss 7.0	27141141
eCl@ss 8.0	27141125
eCl@ss 9.0	27141125
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
REACh SVHC	4-Nonylphenol, ethoxylated
ETIM
ETIM 2.0	EC000901
ETIM 3.0	EC000901
ETIM 4.0	EC000901
ETIM 5.0	EC000901
ETIM 6.0	EC001329
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	2
Количество ярусов	1
Крепление скобами	2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)
Максимальный ток нагрузки	125 A (Для кабеля сечением 35 мм²)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	800 В
Номинальный ток IN	125 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК / EN
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 32	56 мм
Высота NS 35/15	58,5 мм
Высота NS 35/7,5	51 мм
Резьба винтов	M6
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	55 мм
Ширина	30,4 мм
Характеристики клемм
Длина снятия изоляции	16 мм
Мин. момент затяжки	3,2 Нм
Момент затяжки, макс.	3,7 Нм
Сечение гибкого проводника макс.	35 мм²
Сечение гибкого проводника мин.	0,75 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	35 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,75 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	35 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,75 мм²
Сечение жесткого проводника макс.	35 мм²
Сечение жесткого проводника мин.	0,75 мм²
Сечение провода AWG макс.	2
Сечение провода AWG мин.	18
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	зеленый, желтый, синий
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
