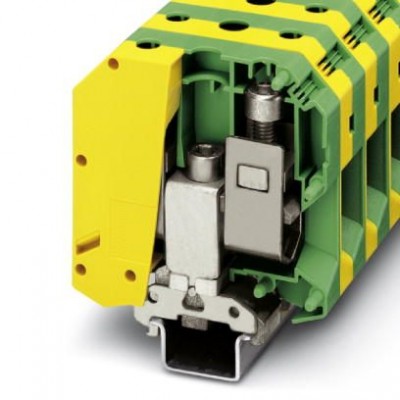

Заземляющая клемма - TB 95-PE I - 3251208
Описание
Заземляющая клемма, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:25 мм² - 95 мм², AWG: 4 - 4/0, ширина: 25 мм, цвет: желто-зел., тип монтажа: NS 35/7,5, NS 35/15, NS 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141118 |
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141118 |
| eCl@ss 6.0 | 27141141 |
| eCl@ss 7.0 | 27141141 |
| eCl@ss 8.0 | 27141141 |
| eCl@ss 9.0 | 27141141 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000901 |
| ETIM 3.0 | EC000901 |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное сечение | 95 мм² |
| Открытая боковая стенка | Нет |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота NS 32 | 95 мм |
| Высота NS 35/15 | 97,5 мм |
| Резьба винтов | M8 |
| Технические данные | |
| Длина | 83 мм |
| Ширина | 25 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 33 мм |
| Мин. момент затяжки | 15 Нм |
| Мин. сечение гибкого проводника AWG | 2 |
| Момент затяжки, макс. | 20 Нм |
| Сечение гибкого проводника AWG, макс. | 3/0 |
| Сечение гибкого проводника макс. | 95 мм² |
| Сечение гибкого проводника мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 35 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение жесткого проводника мин. | 25 мм² |
| Сечение провода AWG макс. | 4/0 |
| Сечение провода AWG мин. | 4 |
| Сечение с гребенчатым мостиком, гибк.. макс. | 70 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 95 мм² |
| Указание | Винты с шестигранным углублением |
| Дополнительные особенности | |
| Цвет | желто-зел. |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
