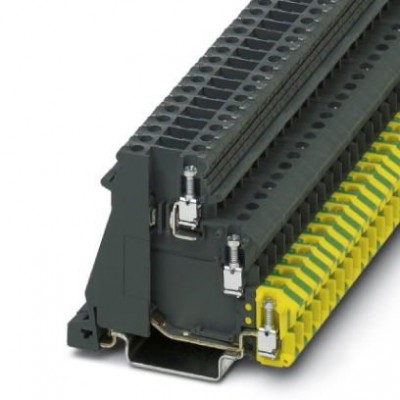

Разделительная клемма для датчика/исп. элемента - TBIO 2,5-PE/TG I - 3246896
Описание
Разделительная клемма для датчика/исп. элемента, верхний ярус для разделительного или предохранительного штекера, средний ярус для распределения потенциалов вставными перемычками, нижний ярус с основанием PE, номинальное напряжение: 250 В, номинальный ток: 15 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 3, cечение:0,2 мм² - 4 мм², AWG: 24 - 10, ширина: 6,2 мм, цвет: темно-серая, тип монтажа: NS 35/7,5, NS 35/15Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141199 |
| eCl@ss 4.1 | 27141199 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141141 |
| eCl@ss 9.0 | 27141141 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000900 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| UNSPSC | |
| UNSPSC 11 | 39121412 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121412 |
| UNSPSC 6.01 | 30211813 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 3 |
| Количество ярусов | 3 |
| Макс. мощность потерь при номинальных условиях | 0,77 Вт (при подключении нескольких ярусов значение увеличивается) |
| Максимальный ток нагрузки | 15 A (при сечении проводника 2,5 мм²) |
| Номинальное напряжение UN | 250 В |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 15 A (при сечении проводника 2,5 мм²) |
| Размеры | |
| Высота NS 35/15 | 62,8 мм |
| Высота NS 35/7,5 | 55,3 мм |
| Резьба винтов | M2,5 |
| Технические данные | |
| Длина | 62 мм |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 2,5 мм² |
| Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 2,5 мм² |
| Мин. момент затяжки | 0,4 Нм |
| Мин. сечение гибкого проводника AWG | 24 |
| Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 0,25 мм² |
| Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 0,25 мм² |
| Момент затяжки, макс. | 0,5 Нм |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 24 |
| Сечение с гребенчатым мостиком, гибк., мин. | 0,2 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 2,5 мм² |
| Сечение с гребенчатым мостиком, жестк., мин. | 0,2 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 4 мм² |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Дополнительные особенности | |
| Цвет | темно-серая |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
