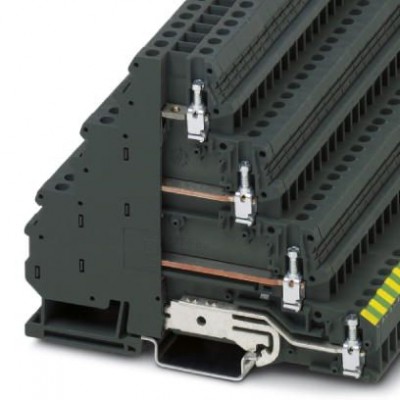

Клемма для подключения электродвигателя - TB 4-PE/3L I - 3246833
Описание
Клемма для подключения электродвигателя, шунтируемый верхний ярус, нижний ярус с основанием PE, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 6 мм², AWG: 20 - 8, ширина: 6,2 мм, цвет: темно-серая, тип монтажа: NS 35/7,5, NS 35/15, NS 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141118 |
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141133 |
| eCl@ss 9.0 | 27141133 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000901 |
| ETIM 4.0 | EC000886 |
| ETIM 5.0 | EC000886 |
| ETIM 6.0 | EC000886 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121425 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 3 |
| Количество ярусов | 3 |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт (при подключении нескольких ярусов значение увеличивается) |
| Максимальный ток нагрузки | 25 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение UN | 400 В |
| Номинальное сечение | 6 мм² |
| Номинальный ток IN | 25 A |
| Размеры | |
| Высота NS 32 | 91,5 мм |
| Высота NS 35/15 | 94 мм |
| Высота NS 35/7,5 | 86,5 мм |
| Резьба винтов | M2,5 |
| Технические данные | |
| Длина | 103,5 мм |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Мин. момент затяжки | 0,5 Нм |
| Мин. сечение гибкого проводника AWG | 20 |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 8 |
| Сечение провода AWG мин. | 20 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Дополнительные особенности | |
| Цвет | темно-серая |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
