Проходные клеммы - SSK 135 KER-EX - 0505055
Описание

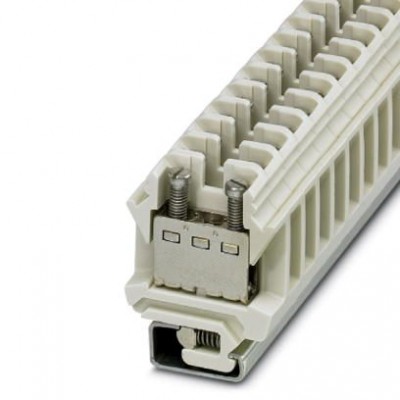

Проходная клемма, тип подсоединения: резьбовое, сечение: 1 мм² - 35 мм², AWG 18 - 2, цвет: белый, способ монтажа: NS 32, материал изоляции: керамикаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Безопасность при прикосновении руками | обеспечивается |
| Группа изоляционного материала | I |
| Заданное значение | 10 Н |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Заданное значение испытательного переменного напряжения | 2 кВ |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 1 мм² / 0,4 кг 25 мм²/4,5 кг 35 мм²/6,8 кг |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на растяжение, сечение провода | 1 мм² |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 25 мм² |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Кратковременный ток | 3 кA |
| Макс. мощность потерь при номинальных условиях | 4,06 Вт |
| Максимальный ток нагрузки | 125 A (Для кабеля сечением 35 мм²) |
| Номинальное напряжение UN | 800 В |
| Номинальное сечение | 35 мм² |
| Номинальный ток IN | 101 A (для кабеля сечением 25 мм² Поперечное сечение) |
| Открытая боковая стенка | Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 1000 °C |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Потенциалы | 1 |
| Прочность насадки на крепежное основание | NS 32 |
| Растягивающее усилие, заданное значение | 35 Н |
| Расчетное импульсное напряжение | 8 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на нагревание | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Результат испытания на растяжение | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Результат проверки падением напряжения | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1):2000-09 |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Размеры | |
| Высота NS 32 | 67 мм |
| Резьба винтов | M6 |
| Технические данные | |
| Длина | 53 мм |
| Ширина | 15,3 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,75 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,75 мм² |
| Длина снятия изоляции | 16 мм |
| Калиберная пробка | B7 |
| Мин. момент затяжки | 3,2 Нм |
| Мин. сечение гибкого проводника AWG | 18 |
| Момент затяжки, макс. | 3,7 Нм |
| Сечение гибкого проводника AWG, макс. | 3 |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение провода AWG макс. | 2 |
| Сечение провода AWG мин. | 18 |
| Габариты и материалы | |
| Материал | керамика |
| Дополнительные особенности | |
| Цвет | слон. кость |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
