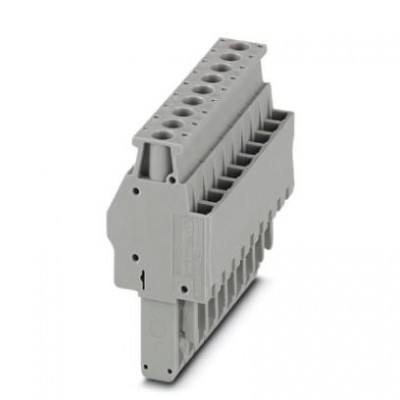

Штекер - UPBV 4/ 9 - 3045884
Описание
Штекер, номинальное напряжение: 800 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 9, полюсов: 9, cечение:0,14 мм² - 6 мм², AWG: 26 - 10, ширина: 55,8 мм, высота: 48,5 мм, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141151 |
| eCl@ss 9.0 | 27141151 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC002021 |
| ETIM 5.0 | EC002021 |
| ETIM 6.0 | EC002021 |
| UNSPSC | |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121402 |
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| Общие сведения | |
| NF F16-101, NF F10-102 класс F | 2 |
| NF F16-101, NF F10-102 класс I | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 9 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 1,02 Вт |
| Максимальный ток нагрузки | 32 A (для кабеля сечением 6 мм²) |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Номинальное напряжение UN | 800 В |
| Номинальное сечение | 4 мм² |
| Номинальный ток IN | 32 A |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Потенциалы | 1 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Размеры | |
| Высота | 48,5 мм |
| Высота конструкции | 32,2 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Технические данные | |
| Длина | 22 мм |
| Полюсов | 9 |
| Размер шага | 6,2 мм |
| Ширина | 55,8 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Мин. момент затяжки | 0,6 Нм |
| Мин. сечение гибкого проводника AWG | 26 |
| Момент затяжки, макс. | 0,8 Нм |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 26 |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
