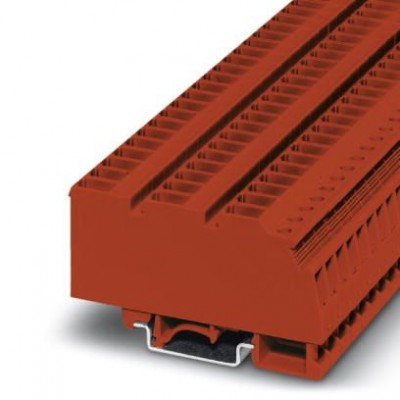

Проходные клеммы - UPCV3K 4-G-7,62 RD - 3070440

Name: Проходные клеммы - UPCV3K 4-G-7,62 RD - 3070440
Brand: Phoenix Contact
SKU: 3070440
Price: 12585 RUB
Availability: InStock

Описание

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 20 A, тип подключения: Винтовое / штекерное подключение, количество точек подсоединения: 4, полюсов: 1, cечение:0,2 мм² - 4 мм², AWG: 24 - 12, ширина: 7,62 мм, цвет: красный, тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141118
eCl@ss 4.1	27141118
eCl@ss 5.0	27141118
eCl@ss 5.1	27141118
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,02 Вт
Максимальный ток нагрузки	20 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение UN	800 В
Номинальное сечение	4 мм²
Номинальный ток IN	20 A
Открытая боковая стенка	Нет
Размеры
Резьба винтов	M3
Технические данные
Полюсов	1
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	2,5 мм²
2 гибких провода одинакового сечения, мин.	0,25 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	2,5 мм²
2 жестких провода одинакового сечения, мин.	0,25 мм²
Длина снятия изоляции	10 мм
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	красный
