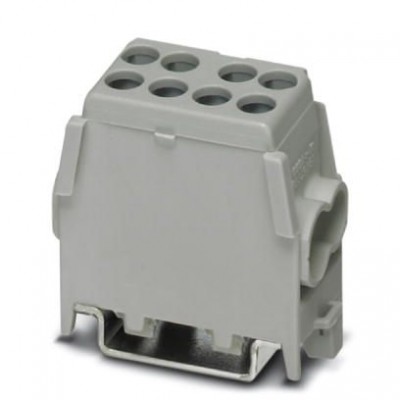

Ответвительный зажим магистрали - UDB 2X25/16 GY - 3071355

Name: Ответвительный зажим магистрали - UDB 2X25/16 GY - 3071355
Brand: Phoenix Contact
SKU: 3071355
Price: 2234 RUB
Availability: InStock

Описание

Ответвительный зажим магистрали, номинальное напряжение: 400 В, номинальный ток: 101 A, тип подключения: Винтовые зажимы, Винтовые зажимы, количество точек подсоединения: 4, полюсов: 1, cечение:1,5 мм² - 25 мм², AWG: 8 - 2, ширина: 23 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141190
eCl@ss 9.0	27141190
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC002848
ETIM 6.0	EC002848
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	3,26 Вт
Максимальный ток нагрузки	101 A
Номинальное напряжение UN	400 В (макс. 1000 В)
Номинальное сечение	25 мм²
Номинальный ток IN	101 A
Открытая боковая стенка	Нет
Потенциалы	1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	49,5 мм
Высота NS 35/7,5	42 мм
Резьба винтов	M5/M6
Технические данные
Длина	46 мм
Полюсов	1
Ширина	23 мм
Характеристики клемм
Длина снятия изоляции	16 мм
Мин. момент затяжки	2,2 Нм
Мин. сечение гибкого проводника AWG	8
Момент затяжки, макс.	2,5 Нм
Сечение гибкого проводника AWG, макс.	3
Сечение гибкого проводника макс.	25 мм²
Сечение гибкого проводника мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	10 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1,5 мм²
Сечение жесткого проводника макс.	25 мм²
Сечение жесткого проводника мин.	1,5 мм²
Сечение провода AWG макс.	2
Сечение провода AWG мин.	8
Указание	Работая с гибкими проводами, используйте кабельные наконечники
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
