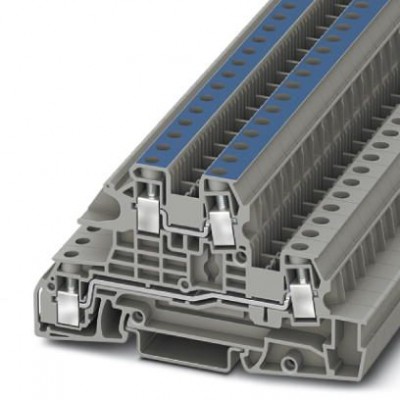

Монтажные многоярусные клеммы - UTI 6-L/N - 3076045

Name: Монтажные многоярусные клеммы - UTI 6-L/N - 3076045
Brand: Phoenix Contact
SKU: 3076045
Price: 15569 RUB
Availability: InStock

Описание

Монтажные многоярусные клеммы, Винтовые зажимы, cечение: 0,2 мм² - 10 мм², AWG: 24 - 8, ширина: 8,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141125
eCl@ss 9.0	27141125
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC001329
ETIM 5.0	EC001329
ETIM 6.0	EC001329
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	3
Макс. мощность потерь при номинальных условиях	1,31 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	47 A (для кабеля сечением 10 мм² Поперечное сечение)
Номинальное напряжение UN	400 В 250 В (Фазовый проводник / нейтраль)
Номинальное сечение	6 мм²
Номинальный ток IN	38 A (для кабеля сечением 6 мм²)
Открытая боковая стенка	Да
Расчетное импульсное напряжение	6 кВ
Размеры
Высота NS 35/15	59 мм
Высота NS 35/7,5	51,5 мм
Резьба винтов	M3
Технические данные
Длина	95 мм
Полюсов	1
Ширина	8,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, макс.	2,5 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 жестких провода одинакового сечения, макс.	2,5 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	9 мм
Калиберная пробка	A5
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Сечение гибкого проводника макс.	10 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	10 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	8
Сечение провода AWG мин.	24
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
