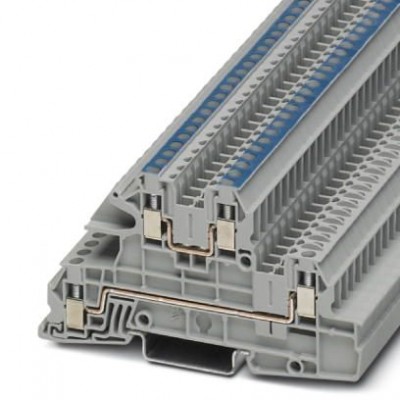

Монтажные многоярусные клеммы - UTI 2,5-L/N - 3076035

Name: Монтажные многоярусные клеммы - UTI 2,5-L/N - 3076035
Brand: Phoenix Contact
SKU: 3076035
Price: 7800 RUB
Availability: InStock

Описание

Монтажные многоярусные клеммы, Винтовые зажимы, cечение: 0,2 мм² - 4 мм², AWG: 24 - 12, ширина: 5,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141125
eCl@ss 9.0	27141125
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC001329
ETIM 5.0	EC001329
ETIM 6.0	EC001329
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	6,12 (м/с²)²/Гц
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Группа изоляционного материала	I
Заданное значение	1 Н
Заданное значение испытательного импульсного напряжения	7,3 кВ
Заданное значение испытательного переменного напряжения	1,89 кВ
Изоляционный материал	PA
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,2 мм²/0,2 кг 2,5 мм²/0,7 кг 4 мм²/0,9 кг
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на растяжение, сечение провода	0,2 мм²
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	2,5 мм²
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ударов в 1 направлении	3
Количество ярусов	3
Кратковременный ток	0,3 кA
Макс. мощность потерь при номинальных условиях	1,02 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	30 A (при сечении проводника 4 мм² и 3-полюсном клеммном блоке) 24 A (при сечении проводника 2,5 мм²)
Нагрузочная способность шины нейтрали	140 A
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	400 В (Фазовый проводник / фазовый проводник) Фазовый проводник / PE 250 В (Фазовый проводник / нейтраль)
Номинальное сечение	4 мм²
Номинальный ток IN	24 A (для кабеля сечением 4 мм² Поперечное сечение)
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	18 мс
Прочность насадки на крепежное основание	NS 35
Растягивающее усилие, заданное значение	10 Н
Расчетное импульсное напряжение	4 кВ 6 кВ
Результат испытаний импульсным напряжением	Испытание не пройдено
Результат испытания на изгиб	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Результат испытания с изменением напряжения	Проверка выполнена
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 2, на поворотной тележке
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Требования, падение напряжения	≤ 3,2 мВ
Ускорение	3,12г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 250 Гц
Размеры
Высота NS 35/15	59 мм
Высота NS 35/7,5	51,5 мм
Резьба винтов	M3
Технические данные
Длина	93,5 мм
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	0,75 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	1,5 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,75 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	1,5 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	9 мм
Калиберная пробка	A3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
