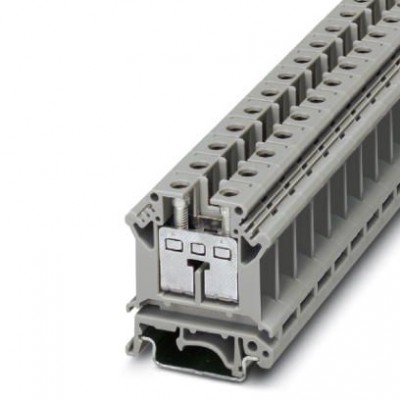

Монтажная клемма - UIK 16 - 3006153

Name: Монтажная клемма - UIK 16 - 3006153
Brand: Phoenix Contact
SKU: 3006153
Price: 8919 RUB
Availability: InStock

Описание

Монтажная клемма, Винтовые зажимы, cечение: 2,5 мм² - 25 мм², AWG: 12 - 4, ширина: 12,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141125
eCl@ss 9.0	27141125
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC001329
ETIM 6.0	EC001329
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Безопасность при прикосновении руками	гарантируется
Группа изоляционного материала	I
Заданное значение	5 Н
Заданное значение испытательного импульсного напряжения	7,3 кВ
Заданное значение испытательного переменного напряжения	1,89 кВ
Изоляционный материал	PA
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	4 мм²/0,9 кг 16 мм²/2,9 кг 25 мм²/4,5 кг
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на растяжение, сечение провода	4 мм²
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	16 мм²
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	2
Количество ярусов	1
Кратковременный ток	1,92 кA
Макс. мощность потерь при номинальных условиях	2,43 Вт
Максимальный ток нагрузки	101 A (для кабеля сечением 25 мм² Поперечное сечение)
Номинальное напряжение UN	400 В
Номинальное сечение	16 мм²
Номинальный ток IN	76 A
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C
Подключение согласно стандарту	МЭК 60947-7-1
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Прочность насадки на крепежное основание	NS 35/NS 32
Растягивающее усилие, заданное значение	60 Н
Расчетное импульсное напряжение	6 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Требования, падение напряжения	≤ 3,2 мВ
Размеры
Высота NS 32	52 мм
Высота NS 35/15	54,5 мм
Высота NS 35/7,5	47 мм
Резьба винтов	M4
Технические данные
Длина	42,5 мм
Ширина	12,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	4 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1,5 мм²
2 гибких провода одинакового сечения, макс.	6 мм²
2 гибких провода одинакового сечения, мин.	1,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,75 мм²
2 жестких провода одинакового сечения, макс.	6 мм²
2 жестких провода одинакового сечения, мин.	1,5 мм²
Длина снятия изоляции	11 мм
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм
Сечение гибкого проводника макс.	16 мм²
Сечение гибкого проводника мин.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1,5 мм²
Сечение жесткого проводника макс.	25 мм²
Сечение жесткого проводника мин.	2,5 мм²
Сечение провода AWG макс.	4
Сечение провода AWG мин.	12
Указание	Место крепления
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
