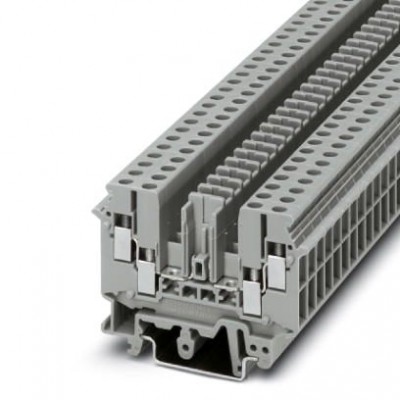

Клемма с размыкателем - UDK 4-TG - 2777014

Name: Клемма с размыкателем - UDK 4-TG - 2777014
Brand: Phoenix Contact
SKU: 2777014
Price: 8204 RUB
Availability: InStock

Описание

Клемма с размыкателем , номинальное напряжение: 400 В, номинальный ток: 16 A, тип подключения: Винтовые зажимы, cечение: 0,2 мм² - 6 мм², AWG: 24 - 10, длина: 63,5 мм, ширина: 6,2 мм, цвет: cерый, монтаж: NS 35/7,5, NS 35/15, NS 32, номинальное напряжение: 400 В

Характеристики

eCl@ss
eCl@ss 4.0	27141126
eCl@ss 4.1	27141126
eCl@ss 5.0	27141126
eCl@ss 5.1	27141126
eCl@ss 6.0	27141126
eCl@ss 7.0	27141126
eCl@ss 8.0	27141126
eCl@ss 9.0	27141126
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000902
ETIM 6.0	EC000902
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	4
Количество ярусов	1
Максимальный ток нагрузки	16 A (для кабеля сечением 6 мм²)
Номинальное напряжение UN	400 В (Напряжение определяется типом штекера с элементом и штекера с предохранителем.)
Номинальное сечение	4 мм²
Номинальный ток IN	16 A (Ток определяется типом штекера с элементом и типом штекера с предохранителем.)
Открытая боковая стенка	Да
Подключение согласно стандарту	МЭК 60947-7-1
Расчетное импульсное напряжение	6 кВ
Размеры
Высота NS 32	52 мм
Высота NS 35/15	54,5 мм
Высота NS 35/7,5	47 мм
Резьба винтов	M3
Технические данные
Длина	63,5 мм
Ширина	6,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	1,5 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	1 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Мин. момент затяжки	0,6 Нм
Момент затяжки, макс.	0,8 Нм
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	2,5 мм²
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
