Проходные клеммы - UT 16 OG - 3047468

Name: Проходные клеммы - UT 16 OG - 3047468
Brand: Phoenix Contact
SKU: 3047468
Price: 7458 RUB
Availability: InStock

Описание

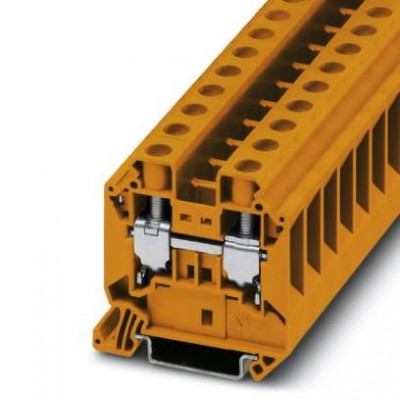

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:1,5 мм² - 25 мм², AWG: 16 - 4, ширина: 12,2 мм, цвет: oранжевый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	2,43 Вт
Максимальный ток нагрузки	101 A (для кабеля сечением 25 мм² Поперечное сечение)
Номинальное напряжение UN	1000 В
Номинальное сечение	16 мм²
Номинальный ток IN	76 A
Область применения	Железнодорожная индустрия Машиностроение Производство комплектного оборудования Обрабатывающая промышленность
Открытая боковая стенка	Да
Потенциалы	1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	62,5 мм
Высота NS 35/7,5	55 мм
Резьба винтов	M5
Ширина крышки	2,2 мм
Технические данные
Длина	55,5 мм
Ширина	12,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1 мм²
2 гибких провода одинакового сечения, макс.	6 мм²
2 гибких провода одинакового сечения, мин.	1 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,75 мм²
2 жестких провода одинакового сечения, макс.	6 мм²
2 жестких провода одинакового сечения, мин.	1 мм²
Длина снятия изоляции	14 мм
Калиберная пробка	A7
Мин. момент затяжки	2,5 Нм
Мин. сечение гибкого проводника AWG	16
Момент затяжки, макс.	3 Нм
Сечение гибкого проводника AWG, макс.	4
Сечение гибкого проводника макс.	25 мм²
Сечение гибкого проводника мин.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	1 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1 мм²
Сечение жесткого проводника макс.	25 мм²
Сечение жесткого проводника мин.	1,5 мм²
Сечение провода AWG макс.	4
Сечение провода AWG мин.	16
Указание	Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Дополнительные особенности
Цвет	oранжевый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
