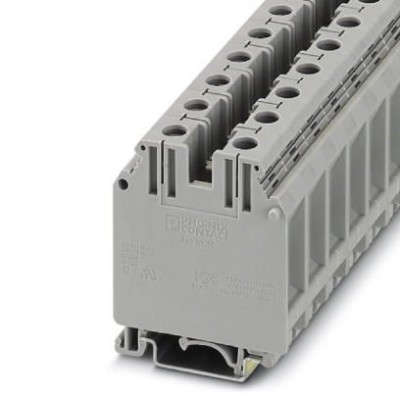

Проходные клеммы - UK 35 TEILBESTUECKT - 0711399
Описание
Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 150 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 1, cечение:0,75 мм² - 50 мм², AWG: 18 - 1/0, ширина: 16 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 1 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 150 A (для кабеля сечением 50 мм² Поперечное сечение) |
| Номинальное напряжение UN | 1000 В |
| Номинальный ток IN | 150 A |
| Открытая боковая стенка | Нет |
| Потенциалы | 1 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота NS 32 | 67 мм |
| Высота NS 35/15 | 69,5 мм |
| Высота NS 35/7,5 | 62 мм |
| Резьба винтов | M6 |
| Технические данные | |
| Длина | 50 мм |
| Ширина | 16 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,75 мм² |
| 2 жестких провода одинакового сечения, макс. | 16 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,75 мм² |
| Длина снятия изоляции | 16 мм |
| Калиберная пробка | B9 |
| Мин. момент затяжки | 3,2 Нм |
| Мин. сечение гибкого проводника AWG | 18 |
| Момент затяжки, макс. | 3,7 Нм |
| Сечение гибкого проводника AWG, макс. | 2 |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 50 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 1/0 |
| Сечение провода AWG мин. | 18 |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
