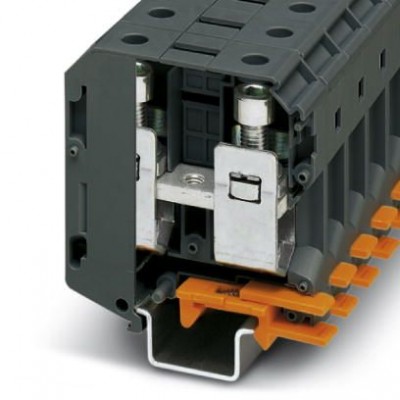

Проходные клеммы - TB 70 I BU - 3247201
Описание
Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 192 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:16 мм² - 95 мм², AWG: 4 - 3/0, ширина: 20,3 мм, цвет: синий, тип монтажа: NS 35/7,5, NS 35/15Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 7,54 Вт |
| Максимальный ток нагрузки | 192 A |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 95 мм² |
| Номинальный ток IN | 192 A |
| Открытая боковая стенка | Да |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота NS 32 | 85 мм |
| Высота NS 35/15 | 87,5 мм |
| Резьба винтов | M8 |
| Технические данные | |
| Длина | 70,5 мм |
| Ширина | 20,3 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 25 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 16 мм² |
| 2 гибких провода одинакового сечения, макс. | 25 мм² |
| 2 гибких провода одинакового сечения, мин. | 16 мм² |
| 2 жестких провода одинакового сечения, макс. | 25 мм² |
| 2 жестких провода одинакового сечения, мин. | 16 мм² |
| Длина снятия изоляции | 24 мм |
| Калиберная пробка | A11 |
| Мин. момент затяжки | 8 Нм |
| Мин. сечение гибкого проводника AWG | 3 |
| Момент затяжки, макс. | 10 Нм |
| Сечение гибкого проводника AWG, макс. | 2/0 |
| Сечение гибкого проводника макс. | 70 мм² |
| Сечение гибкого проводника мин. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 16 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение жесткого проводника мин. | 16 мм² |
| Сечение провода AWG макс. | 3/0 |
| Сечение провода AWG мин. | 4 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Дополнительные особенности | |
| Цвет | синий |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
