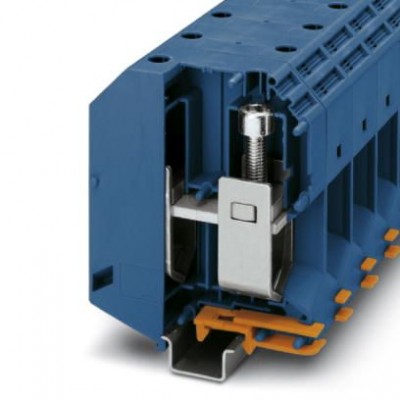

Проходные клеммы - TB 240 I BU - 3251205
Описание
Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 415 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:70 мм² - 240 мм², AWG: 2/0 - 500 kcmil, ширина: 36 мм, высота: 123,6 мм, цвет: синий, тип монтажа: NS 35/15, NS 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 13,78 Вт |
| Максимальный ток нагрузки | 415 A (при сечении кабеля 240 мм²) |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 240 мм² |
| Номинальный ток IN | 415 A |
| Открытая боковая стенка | Нет |
| Потенциалы | 1 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота | 123,6 мм |
| Высота NS 32 | 129 мм |
| Высота NS 35/15 | 131,5 мм |
| Резьба винтов | M10 |
| Технические данные | |
| Длина | 100 мм |
| Ширина | 36 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 50 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 35 мм² |
| 2 гибких провода одинакового сечения, макс. | 95 мм² |
| 2 гибких провода одинакового сечения, мин. | 50 мм² |
| 2 жестких провода одинакового сечения, макс. | 95 мм² |
| 2 жестких провода одинакового сечения, мин. | 35 мм² |
| Длина снятия изоляции | 40 мм |
| Калиберная пробка | B15 |
| Мин. момент затяжки | 25 Нм |
| Мин. сечение гибкого проводника AWG | 2/0 |
| Момент затяжки, макс. | 30 Нм |
| Сечение гибкого проводника AWG, макс. | 500 kcmil |
| Сечение гибкого проводника макс. | 240 мм² |
| Сечение гибкого проводника мин. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 185 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 185 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 70 мм² |
| Сечение жесткого проводника макс. | 240 мм² |
| Сечение жесткого проводника мин. | 70 мм² |
| Сечение провода AWG макс. | 500 kcmil |
| Сечение провода AWG мин. | 2/0 |
| Сечение с гребенчатым мостиком, гибк.. макс. | 185 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 240 мм² |
| Указание | Винты с шестигранным углублением |
| Дополнительные особенности | |
| Цвет | синий |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
