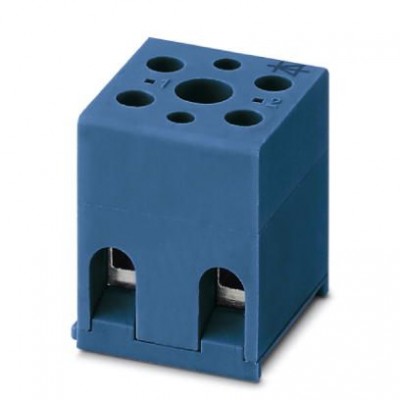

| eCl@ss |
| eCl@ss 4.0 |
27141106 |
| eCl@ss 4.1 |
27141106 |
| eCl@ss 5.0 |
27141106 |
| eCl@ss 5.1 |
27141106 |
| eCl@ss 6.0 |
27141106 |
| eCl@ss 7.0 |
27141106 |
| eCl@ss 8.0 |
27141106 |
| eCl@ss 9.0 |
27141106 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC001284 |
| ETIM 3.0 |
EC001284 |
| ETIM 4.0 |
EC001284 |
| ETIM 5.0 |
EC001284 |
| ETIM 6.0 |
EC001284 |
| UNSPSC |
| UNSPSC 11 |
39121410 |
| UNSPSC 12.01 |
39121410 |
| UNSPSC 13.2 |
39121409 |
| UNSPSC 6.01 |
30211811 |
| UNSPSC 7.0901 |
39121410 |
| Общие сведения |
| NF F16-101, NF F10-102 класс F |
2 |
| NF F16-101, NF F10-102 класс I |
2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) |
имеется |
| Группа изоляционного материала |
I |
| Изоляционный материал |
PA |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) |
28 MJ/kg |
| Кислородный индекс (DIN EN ISO 4589-2) |
>32 % |
| Класс воспламеняемости согласно UL 94 |
V2 |
| Количество точек подключения |
4 |
| Количество ярусов |
1 |
| Макс. мощность потерь при номинальных условиях |
1,02 Вт |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) |
V0 |
| Номинальное напряжение UN |
500 В (Данные основаны на электрической прочности по отношению к соседней клемме или монтажной рейке. ) |
| Номинальное сечение |
4 мм² |
| Номинальный ток IN |
32 A |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) |
Испытание проведено |
| Открытая боковая стенка |
Нет |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) |
130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Расчетное импульсное напряжение |
6 кВ |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) |
имеется |
| Статическое использование изоляционного материала на холоде |
-60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) |
130 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) |
имеется |
| Размеры |
| Высота |
24 мм |
| Резьба винтов |
M3 |
| Стандарты и предписания |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Технические данные |
| Длина |
22 мм |
| Ширина |
20 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. |
0,25 мм² |
| 2 гибких провода одинакового сечения, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, мин. |
0,2 мм² |
| 2 жестких провода одинакового сечения, макс. |
1,5 мм² |
| 2 жестких провода одинакового сечения, мин. |
0,2 мм² |
| Длина снятия изоляции |
8 мм |
| Калиберная пробка |
A3 |
| Мин. момент затяжки |
0,6 Нм |
| Мин. сечение гибкого проводника AWG |
24 |
| Момент затяжки, макс. |
0,8 Нм |
| Сечение гибкого проводника AWG, макс. |
12 |
| Сечение гибкого проводника макс. |
4 мм² |
| Сечение гибкого проводника мин. |
0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. |
4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. |
0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. |
2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. |
0,25 мм² |
| Сечение жесткого проводника макс. |
4 мм² |
| Сечение жесткого проводника мин. |
0,2 мм² |
| Сечение провода AWG макс. |
12 |
| Сечение провода AWG мин. |
24 |
| Дополнительные особенности |
| Цвет |
синий |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
