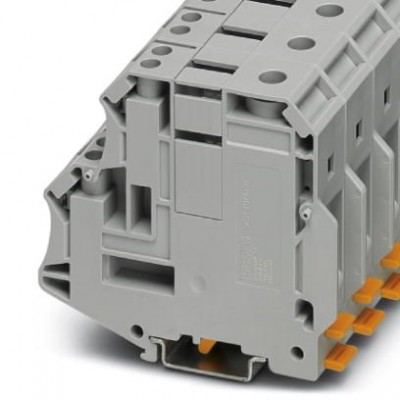

Клемма потенциальные блоки - UKH 70/4X10 - 3213142

Name: Клемма потенциальные блоки - UKH 70/4X10 - 3213142
Brand: Phoenix Contact
SKU: 3213142
Price: 23431 RUB
Availability: InStock

Описание

Клемма потенциальные блоки, номинальное напряжение: 1500 В, номинальный ток: 192 A, тип подключения: Винтовые зажимы, Винтовые зажимы, количество точек подсоединения: 5, полюсов: 1, cечение:16 мм² - 95 мм², AWG: 4 - 3/0, ширина: 20,3 мм, высота: 79,4 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141133
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	6,12 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Заданное значение	10 Н
Заданное значение испытательного импульсного напряжения	9,8 кВ
Заданное значение испытательного переменного напряжения	2,2 кВ AC
Изоляционный материал	PA
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	25 мм²/4,5 кг 70 мм² /10,4 кг 95 мм² /14 кг
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на растяжение, сечение провода	25 мм²
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	70 мм²
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	5
Количество ярусов	1
Кратковременный ток	1,2 кA
Макс. мощность потерь при номинальных условиях	6,27 Вт
Максимальный ток нагрузки	192 A (при сечении проводника 70 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	1500 В DC 1000 В AC
Номинальное сечение	70 мм²
Номинальный ток IN	192 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Потенциалы	1
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	18 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Прочность насадки на крепежное основание	NS 35/NS 32
Растягивающее усилие, заданное значение	135 Н
Расчетное импульсное напряжение	8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 2, на поворотной тележке
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Требования, падение напряжения	≤ 1,6 мВ
Ускорение	3,12г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 250 Гц
Размеры
Высота	79,4 мм
Высота NS 32	85 мм
Высота NS 35/15	87,5 мм
Высота NS 35/7,5	80 мм
Резьба винтов	M8
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	88,5 мм
Полюсов	1
Ширина	20,3 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	25 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	16 мм²
2 гибких провода одинакового сечения, макс.	25 мм²
2 гибких провода одинакового сечения, мин.	16 мм²
2 жестких провода одинакового сечения, макс.	25 мм²
2 жестких провода одинакового сечения, мин.	16 мм²
Длина снятия изоляции	24 мм
Калиберная пробка	A11
Мин. момент затяжки	8 Нм
Мин. сечение гибкого проводника AWG	3
Момент затяжки, макс.	10 Нм
Сечение гибкого проводника AWG, макс.	2/0
Сечение гибкого проводника макс.	70 мм²
Сечение гибкого проводника мин.	25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	70 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	16 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	70 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	16 мм²
Сечение жесткого проводника макс.	95 мм²
Сечение жесткого проводника мин.	16 мм²
Сечение провода AWG макс.	3/0
Сечение провода AWG мин.	4
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
