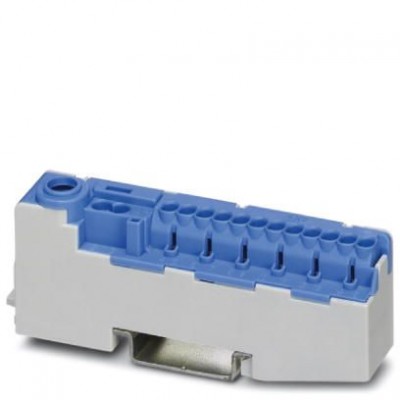

Клемма потенциальные блоки - PTU 16/14X2,5 BU - 3214014

Name: Клемма потенциальные блоки - PTU 16/14X2,5 BU - 3214014
Brand: Phoenix Contact
SKU: 3214014
Price: 6439 RUB
Availability: InStock

Описание

Клемма потенциальные блоки, номинальное напряжение: 1000 В, номинальный ток: 25 A, тип подключения: Зажимы Push-in, Винтовые зажимы, количество точек подсоединения: 15, cечение:1 мм² - 2,5 мм², AWG: 18 - 14, ширина: 17,5 мм, цвет: синий, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141127
eCl@ss 4.1	27141127
eCl@ss 5.0	27141127
eCl@ss 5.1	27141111
eCl@ss 6.0	27141148
eCl@ss 7.0	27141148
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121411
UNSPSC 12.01	39121411
UNSPSC 13.2	39121410
UNSPSC 6.01	30211812
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	15
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	2,43 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	25 A (Сумма токов в отдельных ветвях не должна превышать макс. значение 80 A)
Номинальное напряжение UN	1000 В
Номинальный ток IN	25 A (Сумма токов в отдельных ветвях не должна превышать макс. значение 80 A)
Открытая боковая стенка	Нет
Подключение согласно стандарту	VDE 0609, часть 1 / EN 60999-1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	43,5 мм
Высота NS 35/7,5	36 мм
Резьба винтов	M5
Технические данные
Длина	89,5 мм
Ширина	17,5 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1,5 мм²
2 гибких провода одинакового сечения, макс.	6 мм²
2 гибких провода одинакового сечения, мин.	1,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	1,5 мм²
2 жестких провода одинакового сечения, макс.	10 мм²
2 жестких провода одинакового сечения, мин.	1,5 мм²
Длина снятия изоляции	12 мм
Калиберная пробка	A3
Мин. момент затяжки	2 Нм
Мин. сечение гибкого проводника AWG	18
Момент затяжки, макс.	3 Нм
Сечение гибкого проводника AWG, макс.	6
Сечение гибкого проводника макс.	16 мм²
Сечение гибкого проводника мин.	1 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,75 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,75 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение жесткого проводника мин.	1 мм²
Сечение провода AWG макс.	14
Сечение провода AWG мин.	18
Дополнительные особенности
Цвет	синий
Монтажные характеристики
Тип подключения	Зажимы Push-in
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	III
