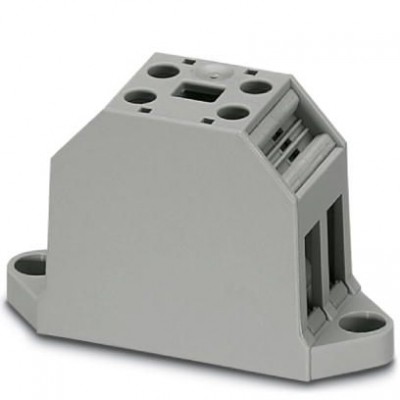

Клемма - GE 10/2-B - 2701572
Описание
Клемма, номинальное напряжение: 1000 В, номинальный ток: 57 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 4, полюсов: 1, cечение:0,5 мм² - 16 мм², AWG: 20 - 6, ширина: 24,8 мм, высота: 40 мм, цвет: cерый, тип монтажа: непосредственное резьбовоеХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141106 |
| eCl@ss 4.1 | 27141106 |
| eCl@ss 5.0 | 27141106 |
| eCl@ss 5.1 | 27141106 |
| eCl@ss 6.0 | 27141106 |
| eCl@ss 7.0 | 27141106 |
| eCl@ss 8.0 | 27141106 |
| eCl@ss 9.0 | 27141106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000903 |
| ETIM 4.0 | EC000903 |
| ETIM 5.0 | EC001284 |
| ETIM 6.0 | EC001284 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 1,82 Вт |
| Максимальный ток нагрузки | 76 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 10 мм² |
| Номинальный ток IN | 57 A |
| Открытая боковая стенка | Нет |
| Потенциалы | 1 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота | 40 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Длина | 71,3 мм |
| Полюсов | 1 |
| Ширина | 24,8 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 1,5 Нм |
| Мин. сечение гибкого проводника AWG | 20 |
| Момент затяжки, макс. | 1,8 Нм |
| Сечение гибкого проводника AWG, макс. | 8 |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
| Указание | Место крепления |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
