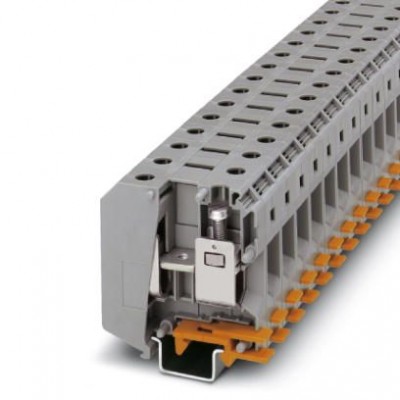

Клемма для высокого тока - UKH 50 - 3009118
Описание
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 150 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:16 мм² - 70 мм², AWG: 6 - 2/0, ширина: 20 мм, высота: 76 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3Характеристики
eCl@ss | |
eCl@ss 4.0 | 27141120 |
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC000897 |
ETIM 3.0 | EC000897 |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
NF F16-101, NF F10-102 класс F | 2 |
NF F16-101, NF F10-102 класс I | 2 |
Безопасность при прикосновении пальцами | обеспечивается |
Безопасность при прикосновении руками | обеспечивается |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Группа изоляционного материала | I |
Заданное значение | 10 Н |
Заданное значение испытательного импульсного напряжения | 9,8 кВ |
Заданное значение испытательного переменного напряжения | 2,2 кВ |
Изоляционный материал | PA |
Инструкция по защите от прикосновения | При использовании перемычек не обеспечивается защита от прикосновения. |
Испытание на изгиб при вращении | 135 |
Испытание на изгиб Сечение провода/Масса | 25 мм²/4,5 кг 50 мм² / 9,5 кг 70 мм² /10,4 кг |
Испытание на изгиб Скорость вращения | 10 об/мин. |
Испытание на растяжение, сечение провода | 25 мм² |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 50 мм² |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 2 |
Количество ярусов | 1 |
Кратковременный ток | 6 кA |
Макс. мощность потерь при номинальных условиях | 4,73 Вт |
Максимальный ток нагрузки | 150 A (для кабеля сечением 50 мм² Поперечное сечение) |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Номинальное напряжение UN | 1000 В |
Номинальное сечение | 50 мм² |
Номинальный ток IN | 150 A |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Открытая боковая стенка | Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Потенциалы | 1 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Прочность насадки на крепежное основание | NS 32/NS 35 |
Растягивающее усилие, заданное значение | 135 Н |
Расчетное импульсное напряжение | 8 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Результат испытания на изгиб | Испытание проведено |
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Результат испытания на нагревание | Испытание проведено |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Результат испытания на растяжение | Испытание проведено |
Результат испытания с изменением напряжения | Испытание проведено |
Результат проверки падением напряжения | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Результат термических испытаний | Испытание проведено |
Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Требования, падение напряжения | ≤ 3,2 мВ |
Размеры | |
Высота | 76 мм |
Высота NS 32 | 81 мм |
Высота NS 35/15 | 83,5 мм |
Резьба винтов | M6 |
Стандарты и предписания | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Технические данные | |
Длина | 70,5 мм |
Ширина | 20 мм |
Характеристики клемм | |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 16 мм² |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 10 мм² |
2 гибких провода одинакового сечения, макс. | 16 мм² |
2 гибких провода одинакового сечения, мин. | 10 мм² |
2 жестких провода одинакового сечения, макс. | 16 мм² |
2 жестких провода одинакового сечения, мин. | 10 мм² |
Длина снятия изоляции | 24 мм |
Калиберная пробка | B10 |
Мин. момент затяжки | 6 Нм |
Мин. сечение гибкого проводника AWG | 3 |
Момент затяжки, макс. | 8 Нм |
Сечение гибкого проводника AWG, макс. | 2/0 |
Сечение гибкого проводника макс. | 70 мм² |
Сечение гибкого проводника мин. | 25 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 50 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 25 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 50 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 25 мм² |
Сечение жесткого проводника макс. | 70 мм² |
Сечение жесткого проводника мин. | 16 мм² |
Сечение провода AWG макс. | 2/0 |
Сечение провода AWG мин. | 6 |
Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
Дополнительные особенности | |
Цвет | cерый |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
