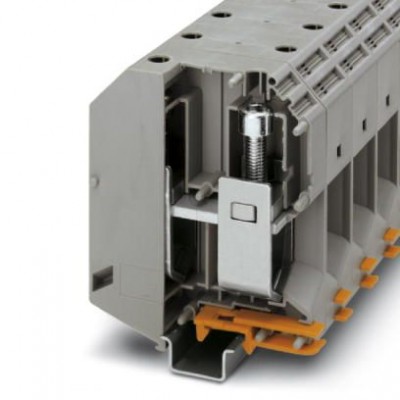

Клемма для высокого тока - UKH 240 - 3010217
Описание
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 415 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:70 мм² - 240 мм², AWG: 2/0 - 500 kcmil, ширина: 36 мм, высота: 123,6 мм, цвет: cерый, тип монтажа: NS 35/15, NS 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| NF F16-101, NF F10-102 класс F | 2 |
| NF F16-101, NF F10-102 класс I | 2 |
| Безопасность при прикосновении пальцами | обеспечивается |
| Безопасность при прикосновении руками | обеспечивается |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Группа изоляционного материала | I |
| Заданное значение | 20 Н |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Заданное значение испытательного переменного напряжения | 2,2 кВ |
| Изоляционный материал | PA |
| Инструкция по защите от прикосновения | При использовании перемычек не обеспечивается защита от прикосновения. |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 70 мм² /10,4 кг 240 мм²/20,0 кг |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на растяжение, сечение провода | 70 мм² |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 240 мм² |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Кратковременный ток | 28,8 кA |
| Макс. мощность потерь при номинальных условиях | 13,78 Вт |
| Максимальный ток нагрузки | 415 A (при сечении кабеля 240 мм²) |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 240 мм² |
| Номинальный ток IN | 415 A |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Открытая боковая стенка | Нет |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Потенциалы | 1 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Прочность насадки на крепежное основание | NS 32/NS 35 |
| Растягивающее усилие, заданное значение | 285 Н |
| Расчетное импульсное напряжение | 8 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на нагревание | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Результат испытания на растяжение | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Результат проверки падением напряжения | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Результат термических испытаний | Испытание проведено |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Размеры | |
| Высота | 123,6 мм |
| Высота NS 32 | 129 мм |
| Высота NS 35/15 | 131,5 мм |
| Резьба винтов | M10 |
| Стандарты и предписания | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Технические данные | |
| Длина | 100 мм |
| Ширина | 36 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 50 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 35 мм² |
| 2 гибких провода одинакового сечения, макс. | 95 мм² |
| 2 гибких провода одинакового сечения, мин. | 50 мм² |
| 2 жестких провода одинакового сечения, макс. | 95 мм² |
| 2 жестких провода одинакового сечения, мин. | 35 мм² |
| Длина снятия изоляции | 40 мм |
| Калиберная пробка | B15 |
| Мин. момент затяжки | 25 Нм |
| Мин. сечение гибкого проводника AWG | 2/0 |
| Момент затяжки, макс. | 30 Нм |
| Сечение гибкого проводника AWG, макс. | 500 kcmil |
| Сечение гибкого проводника макс. | 240 мм² |
| Сечение гибкого проводника мин. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 185 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 185 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 70 мм² |
| Сечение жесткого проводника макс. | 240 мм² |
| Сечение жесткого проводника мин. | 70 мм² |
| Сечение провода AWG макс. | 500 kcmil |
| Сечение провода AWG мин. | 2/0 |
| Сечение с гребенчатым мостиком, гибк.. макс. | 185 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 240 мм² |
| Указание | Винты с шестигранным углублением |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
