| eCl@ss |
| eCl@ss 4.0 |
27141120 |
| eCl@ss 4.1 |
27141120 |
| eCl@ss 5.0 |
27141120 |
| eCl@ss 5.1 |
27141120 |
| eCl@ss 6.0 |
27141120 |
| eCl@ss 7.0 |
27141120 |
| eCl@ss 8.0 |
27141120 |
| eCl@ss 9.0 |
27141120 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC000902 |
| ETIM 3.0 |
EC000897 |
| ETIM 4.0 |
EC000897 |
| ETIM 5.0 |
EC000897 |
| ETIM 6.0 |
EC000897 |
| UNSPSC |
| UNSPSC 11 |
39121410 |
| UNSPSC 12.01 |
39121410 |
| UNSPSC 13.2 |
39121410 |
| UNSPSC 6.01 |
30211811 |
| UNSPSC 7.0901 |
39121410 |

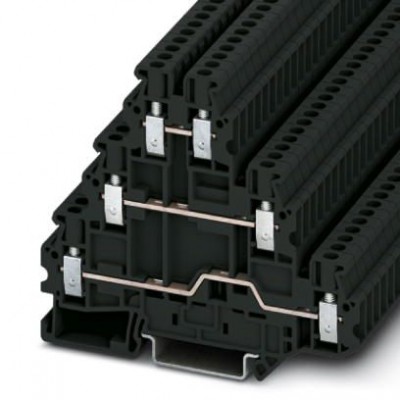

| Общие сведения |
| Группа изоляционного материала |
I |
| Изоляционный материал |
PA |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Количество точек подключения |
6 |
| Количество ярусов |
3 |
| Макс. мощность потерь при номинальных условиях |
0,77 Вт (при подключении нескольких ярусов значение увеличивается) |
| Максимальный ток нагрузки |
24 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.) |
| Номинальное напряжение UN |
500 В |
| Номинальное сечение |
2,5 мм² |
| Номинальный ток IN |
19 A (при сечении проводника 2,5 мм²) |
| Открытая боковая стенка |
Да |
| Подключение согласно стандарту |
МЭК 60947-7-1 |
| Расчетное импульсное напряжение |
6 кВ |
| Размеры |
| Высота NS 35/15 |
85 мм |
| Высота NS 35/7,5 |
77,5 мм |
| Резьба винтов |
M3 |
| Технические данные |
| Длина |
90 мм |
| Полюсов |
1 |
| Ширина |
5,2 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. |
0,14 мм² |
| 2 гибких провода одинакового сечения, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, мин. |
0,14 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. |
0,5 мм² |
| 2 жестких провода одинакового сечения, макс. |
1,5 мм² |
| 2 жестких провода одинакового сечения, мин. |
0,14 мм² |
| Длина снятия изоляции |
9 мм |
| Калиберная пробка |
A3 |
| Мин. момент затяжки |
0,5 Нм |
| Момент затяжки, макс. |
0,6 Нм |
| Сечение гибкого проводника макс. |
4 мм² |
| Сечение гибкого проводника мин. |
0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. |
2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. |
0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. |
2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. |
0,14 мм² |
| Сечение жесткого проводника макс. |
4 мм² |
| Сечение жесткого проводника мин. |
0,14 мм² |
| Сечение провода AWG макс. |
12 |
| Сечение провода AWG мин. |
26 |
| Дополнительные особенности |
| Цвет |
черный |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
