Двухъярусные клеммы - UTTB 4 BU - 3044791
Описание

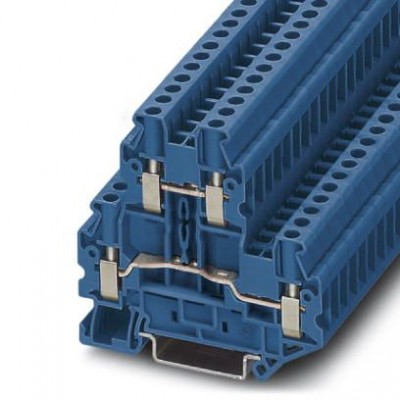

Двухъярусный клеммный модуль с винтовыми зажимами, сечение: 0,14 мм² - 6 мм², AWG: 26 - 10, ширина: 6,2 мм, цвет: синийХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27141118 |
eCl@ss 4.1 | 27141118 |
eCl@ss 5.0 | 27141118 |
eCl@ss 5.1 | 27141118 |
eCl@ss 6.0 | 27141141 |
eCl@ss 7.0 | 27141141 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 2.0 | EC000901 |
ETIM 3.0 | EC000901 |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
ASD-уровень | 1,857 (м/с2)2/Гц |
NF F16-101, NF F10-102 класс F | 2 |
NF F16-101, NF F10-102 класс I | 2 |
Безопасность при прикосновении пальцами | обеспечивается |
Безопасность при прикосновении руками | обеспечивается |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Группа изоляционного материала | I |
Заданное значение | 5 Н |
Заданное значение испытательного импульсного напряжения | 9,8 кВ |
Заданное значение испытательного переменного напряжения | 2 кВ |
Изоляционный материал | PA |
Испытание на изгиб при вращении | 135 |
Испытание на изгиб Сечение провода/Масса | 0,14 мм²/0,2 кг 4 мм²/0,9 кг 6 мм²/1,4 кг |
Испытание на изгиб Скорость вращения | 10 об/мин. |
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Испытание на растяжение, сечение провода | 0,14 мм² |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 4 мм² |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 4 |
Количество ударов в 1 направлении | 3 |
Количество ярусов | 2 |
Кратковременный ток | 0,48 кA |
Макс. мощность потерь при номинальных условиях | 1,02 Вт (при подключении нескольких ярусов значение увеличивается) |
Максимальный ток нагрузки | 36 A (для кабеля сечением 6 мм²) |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Направления испытания | X-, Y- и Z-ось |
Номинальное напряжение UN | 800 В |
Номинальное сечение | 4 мм² |
Номинальный ток IN | 30 A |
Область применения | Железнодорожная индустрия Машиностроение Производство комплектного оборудования Обрабатывающая промышленность |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Открытая боковая стенка | Да |
Относительный температурный индекс изоляционного материала (Elec.; UL 746 B) | 130 °C |
Подключение согласно стандарту | МЭК 60947-7-1 |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Продолжительность испытания на каждую ось | 5 ч |
Продолжительность удара | 30 мс |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Прочность насадки на крепежное основание | NS 35 |
Растягивающее усилие, заданное значение | 10 Н |
Расчетное импульсное напряжение | 8 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Результат испытания на изгиб | Испытание проведено |
Результат испытания на колебания, широкополосные шумы | Испытание проведено |
Результат испытания на нагревание | Испытание проведено |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Результат испытания на растяжение | Испытание проведено |
Результат испытания на ударопрочность | Испытание проведено |
Результат испытания с изменением напряжения | Испытание проведено |
Результат проверки падением напряжения | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Результат термических испытаний | Испытание проведено |
Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1):2000-09 |
Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Требования, падение напряжения | ≤ 3,2 мВ |
Ускорение | 0,8 г |
Форма удара | Полусинусоида |
Частота испытания | от f1= 5 Гц до f2= 150 Гц |
Размеры | |
Высота NS 35/15 | 72,5 мм |
Высота NS 35/7,5 | 65 мм |
Резьба винтов | M3 |
Стандарты и предписания | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Технические данные | |
Длина | 69,9 мм |
Ширина | 6,2 мм |
Характеристики клемм | |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,14 мм² |
2 гибких провода одинакового сечения, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, мин. | 0,14 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 2,5 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
2 жестких провода одинакового сечения, макс. | 1,5 мм² |
2 жестких провода одинакового сечения, мин. | 0,14 мм² |
Длина снятия изоляции | 9 мм |
Калиберная пробка | A4 |
Мин. момент затяжки | 0,6 Нм |
Момент затяжки, макс. | 0,8 Нм |
Сечение гибкого проводника макс. | 6 мм² |
Сечение гибкого проводника мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
Сечение жесткого проводника макс. | 6 мм² |
Сечение жесткого проводника мин. | 0,14 мм² |
Сечение провода AWG макс. | 10 |
Сечение провода AWG мин. | 26 |
Дополнительные особенности | |
Цвет | синий |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
