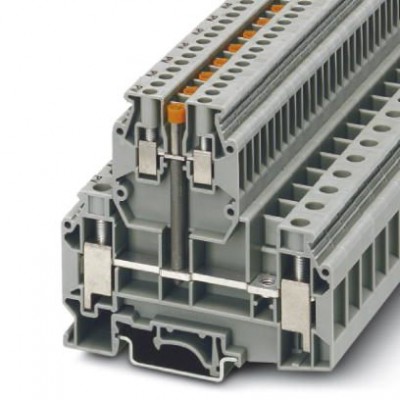

Двухъярусные клеммы - UKKB 10/2,5-PV - 2775485

Name: Двухъярусные клеммы - UKKB 10/2,5-PV - 2775485
Brand: Phoenix Contact
SKU: 2775485
Price: 47453 RUB
Availability: InStock

Описание

Двухъярусные клеммы, с потенциальным разъемом, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 16 мм², AWG: 20 - 6, ширина: 10,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141118
eCl@ss 4.1	27141118
eCl@ss 5.0	27141118
eCl@ss 5.1	27141118
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Заданное значение	5 Н
Заданное значение испытательного импульсного напряжения	7,3 кВ
Заданное значение испытательного переменного напряжения	1,89 кВ
Изоляционный материал	PA
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,5 мм²/0,3 кг 10 мм²/2 кг 16 мм²/2,9 кг 0,2 мм²/0,2 кг 2,5 мм²/0,7 кг 4 мм²/0,9 кг
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на растяжение, сечение провода	0,5 мм²
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	10 мм²
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	6
Количество ярусов	2
Кратковременный ток	1,2 кA
Макс. мощность потерь при номинальных условиях	1,82 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	70 A (для кабеля сечением 16 мм² Поперечное сечение)
Максимальный ток нагрузки (верхний ярус)	32 A
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	500 В
Номинальное сечение	10 мм²
Номинальный ток IN	57 A
Номинальный ток IN (верхний ярус)	24 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec.; UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-1
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Прочность насадки на крепежное основание	NS 32/NS 35
Растягивающее усилие, заданное значение	20 Н
Расчетное импульсное напряжение	6 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Требования, падение напряжения	≤ 3,2 мВ
Требуется падение напряжения на 2-м ярусе	≤ 3,2 мВ
Размеры
Высота NS 32	78 мм
Высота NS 35/15	80,5 мм
Высота NS 35/7,5	73 мм
Резьба винтов	M4
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	77,5 мм
Ширина	10,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм²
2 гибких провода одинакового сечения, макс.	4 мм²
2 гибких провода одинакового сечения, мин.	0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	6 мм²
2 жестких провода одинакового сечения, мин.	0,5 мм²
Длина снятия изоляции	8 мм
Калиберная пробка	B6
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,8 Нм
Сечение гибкого проводника макс.	10 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	10 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение жесткого проводника мин.	0,5 мм²
Сечение провода AWG макс.	6
Сечение провода AWG мин.	20
Указание	Нижний ярус
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
