Проходные клеммы - UK 5-TWIN YE - 1923144
Описание

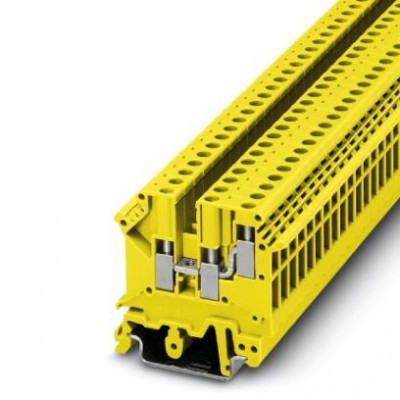

1-ярусный клеммный блок, с односторонним расположением сдвоенных контактов, сечение: 0,2 - 4 мм², AWG: 24 - 12, ширина: 6,2 мм, цвет: желтыйХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27141120 |
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 2.0 | EC000897 |
ETIM 3.0 | EC000897 |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
Безопасность при прикосновении пальцами | обеспечивается |
Безопасность при прикосновении руками | обеспечивается |
Группа изоляционного материала | I |
Заданное значение | 1 Н |
Заданное значение испытательного импульсного напряжения | 7,3 кВ |
Заданное значение испытательного переменного напряжения | 1,89 кВ |
Изоляционный материал | PA |
Инструкция по защите от прикосновения | Только при закрытом клеммном гнезде |
Испытание на изгиб при вращении | 135 |
Испытание на изгиб Сечение провода/Масса | 0,25 мм²/0,3 кг 4 мм²/0,9 кг |
Испытание на изгиб Скорость вращения | 10 об/мин. |
Испытание на растяжение, сечение провода | 0,2 мм² |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 4 мм² |
Класс воспламеняемости согласно UL 94 | V2 |
Количество точек подключения | 3 |
Количество ярусов | 2 |
Кратковременный ток | 0,48 кA |
Макс. мощность потерь при номинальных условиях | 1,02 Вт (при подключении нескольких ярусов значение увеличивается) |
Максимальный ток нагрузки | 32 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.) |
Номинальное напряжение UN | 500 В (При плотно затянутых клеммных винтах) |
Номинальное сечение | 4 мм² |
Номинальный ток IN | 32 A (для кабеля сечением 4 мм² Поперечное сечение) |
Открытая боковая стенка | Да |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 125 °C |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Потенциалы | 1 |
Прочность насадки на крепежное основание | NS 35/NS 32 |
Растягивающее усилие, заданное значение | 10 Н |
Расчетное импульсное напряжение | 6 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Результат испытания на изгиб | Испытание проведено |
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Результат испытания на нагревание | Испытание проведено |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Результат испытания на растяжение | Испытание проведено |
Результат испытания с изменением напряжения | Испытание проведено |
Результат проверки падением напряжения | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Результат термических испытаний | Испытание проведено |
Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1):2000-09 |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Требования, падение напряжения | ≤ 3,2 мВ |
Размеры | |
Высота NS 32 | 52 мм |
Высота NS 35/15 | 54,5 мм |
Высота NS 35/7,5 | 47 мм |
Резьба винтов | M3 |
Ширина крышки | 2 мм |
Технические данные | |
Длина | 50,5 мм |
Полюсов | 1 |
Ширина | 6,2 мм |
Характеристики клемм | |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
2 гибких провода одинакового сечения, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, мин. | 0,2 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
2 жестких провода одинакового сечения, макс. | 1,5 мм² |
2 жестких провода одинакового сечения, мин. | 0,2 мм² |
Длина снятия изоляции | 8 мм |
Калиберная пробка | A4 |
Мин. момент затяжки | 0,6 Нм |
Мин. сечение гибкого проводника AWG | 24 |
Момент затяжки, макс. | 0,8 Нм |
Сечение гибкого проводника AWG, макс. | 12 |
Сечение гибкого проводника макс. | 4 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
Сечение жесткого проводника макс. | 4 мм² |
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение провода AWG макс. | 12 |
Сечение провода AWG мин. | 24 |
Сечение с гребенчатым мостиком, гибк.. макс. | 4 мм² |
Сечение с гребенчатым мостиком, жестк.. макс. | 4 мм² |
Дополнительные особенности | |
Цвет | желтый |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
