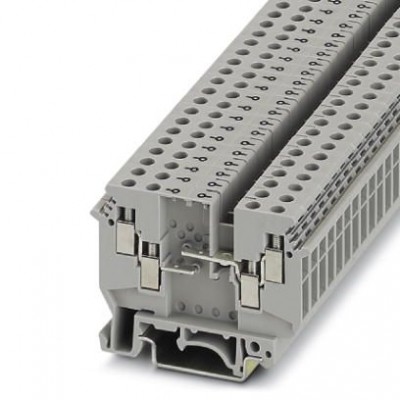

Проходные клеммы - UDK 4-DUR - 2775207

Name: Проходные клеммы - UDK 4-DUR - 2775207
Brand: Phoenix Contact
SKU: 2775207
Price: 17092 RUB
Availability: InStock

Описание

Проходные клеммы, для встраивания свободно выбираемых конструктивных элементов, номинальное напряжение: 630 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, cечение: 0,2 мм² - 6 мм², AWG: 24 - 10, длина: 63,5 мм, ширина: 6,2 мм, цвет: cерый, монтаж: NS 35/7,5, NS 35/15, NS 32, номинальное напряжение: 630 В

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Группа изоляционного материала	I
Заданное значение	1 Н
Заданное значение испытательного переменного напряжения	3 кВ
Изоляционный материал	PA
Инструкция по защите от прикосновения	Величина тока определяется при помощи используемого элемента.
Испытание на изгиб Сечение провода/Масса	0,2 мм²/0,2 кг 4 мм²/0,9 кг 6 мм²/1,4 кг
Испытание на растяжение, сечение провода	0,2 мм²
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	4
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,02 Вт
Максимальный ток нагрузки	Ток определяется установленным конструктивным элементом.
Номинальное напряжение UN	630 В
Номинальное сечение	4 мм²
Номинальный ток IN	32 A (Ток определяется установленным конструктивным элементом.)
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Потенциалы	1
Растягивающее усилие, заданное значение	10 Н
Расчетное импульсное напряжение	8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат термических испытаний	Испытание проведено
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Размеры
Высота NS 32	52 мм
Высота NS 35/15	54,5 мм
Высота NS 35/7,5	47 мм
Резьба винтов	M3
Ширина крышки	1,5 мм
Технические данные
Длина	63,5 мм
Ширина	6,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	1,5 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	1 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Мин. момент затяжки	0,5 Нм
Мин. сечение гибкого проводника AWG	24
Момент затяжки, макс.	0,6 Нм
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	2,5 мм²
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
