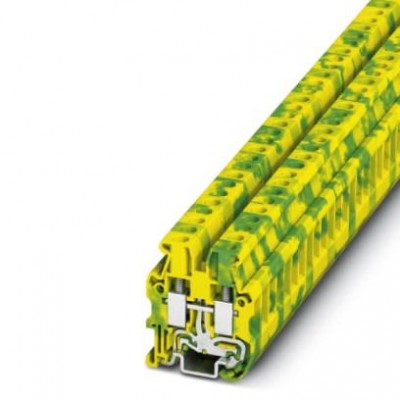

Заземляющая клемма Mini - MUT 4-PE - 3248037

Name: Заземляющая клемма Mini - MUT 4-PE - 3248037
Brand: Phoenix Contact
SKU: 3248037
Price: 10006 RUB
Availability: InStock

Описание

Заземляющая клемма Mini, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение:0,2 мм² - 6 мм², AWG: 24 - 10, ширина: 6,2 мм, цвет: желто-зел., тип монтажа: NS 15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141141
eCl@ss 9.0	27141141
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000901
ETIM 5.0	EC000901
ETIM 6.0	EC000901
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	6,12 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ударов в 1 направлении	3
Количество ярусов	1
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное сечение	4 мм²
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	6 кВ
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 2, на поворотной тележке
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Ускорение	3,12г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 250 Гц
Размеры
Высота NS 15	34 мм
Резьба винтов	M3
Ширина крышки	2,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	29,9 мм
Ширина	6,2 мм
Характеристики клемм
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Мин. момент затяжки	0,6 Нм
Мин. сечение гибкого проводника AWG	24
Момент затяжки, макс.	0,8 Нм
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	желто-зел.
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
