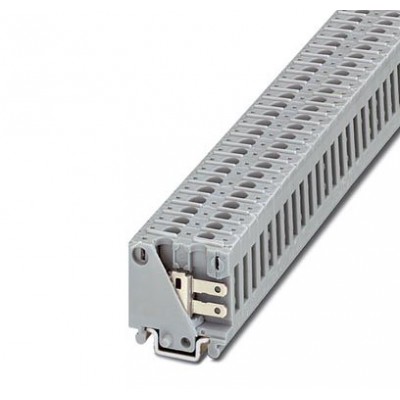

Проходная мини-клемма - MBK-FS/FS - 1406014
Описание
Проходная мини-клемма, тип подключения: Подкл. плоского штекера, cечение: 0,5 мм² - 1 мм², AWG: 20 - 18, ширина: 5,2 мм, цвет: cерый, монтаж: NS 15Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141123 |
| eCl@ss 4.1 | 27141123 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Количество точек подключения | 8 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 16 A (Значение тока для плоских штекеров согласно DIN 61210 зависит от номинального размера, материала и типа изоляции, а также от сечения кабеля) |
| Номинальное напряжение UN | 400 В (Значение тока для плоских штекерных разъемов согл. DIN 61210 зависит от размера, материала, типа изоляции гнезда для тестера и от сечения кабеля) |
| Номинальный ток IN | 16 A (Значение тока для плоских штекеров согласно DIN 61210 зависит от номинального размера, материала и типа изоляции, а также от сечения кабеля) |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Расчетное импульсное напряжение | 6 кВ |
| Технические данные | |
| Длина | 22 мм |
| Ширина | 5,2 мм |
| Характеристики клемм | |
| Мин. сечение гибкого проводника AWG | 20 |
| Подключение плоского штекера | 6,3/2,8 x 0,8 мм |
| Сечение гибкого проводника AWG, макс. | 18 |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 18 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | cерый |
| Монтажные характеристики | |
| Тип подключения | Подкл. плоского штекера |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
