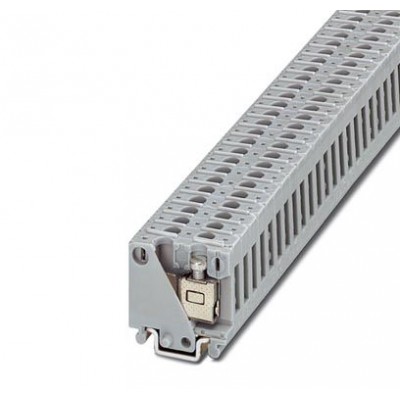

Проходная мини-клемма - MBK-FS - 1407013

Name: Проходная мини-клемма - MBK-FS - 1407013
Brand: Phoenix Contact
SKU: 1407013
Price: 21007 RUB
Availability: InStock

Описание

Проходная мини-клемма, номинальное напряжение: 400 В, номинальный ток: 16 A, тип подключения: Специальное и комбинированное подключение, количество точек подсоединения: 2, cечение:0,2 мм² - 2,5 мм², AWG: 24 - 14, ширина: 4,5 мм, цвет: cерый, тип монтажа: NS 15

Характеристики

eCl@ss
eCl@ss 4.0	27141123
eCl@ss 4.1	27141123
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	2
Количество ярусов	1
Максимальный ток нагрузки	16 A (при сечении проводника 2,5 мм²)
Номинальное напряжение UN	400 В (Значение тока для плоских штекерных разъемов согл. DIN 61210 зависит от размера, материала, типа изоляции гнезда для тестера и от сечения кабеля)
Номинальный ток IN	16 A (Значение тока для плоских штекеров согласно DIN 61210 зависит от номинального размера, материала и типа изоляции, а также от сечения кабеля)
Открытая боковая стенка	Нет
Потенциалы	1
Расчетное импульсное напряжение	6 кВ
Размеры
Высота NS 15	23 мм
Резьба винтов	M2,6
Технические данные
Длина	22 мм
Ширина	4,5 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	0,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	1 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,75 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	0,75 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	8 мм
Калиберная пробка	A1
Мин. момент затяжки	0,5 Нм
Мин. сечение гибкого проводника AWG	24
Момент затяжки, макс.	0,6 Нм
Сечение гибкого проводника AWG, макс.	16
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	14
Сечение провода AWG мин.	24
Сечение с гребенчатым мостиком, гибк.. макс.	1,5 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	1,5 мм²
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
