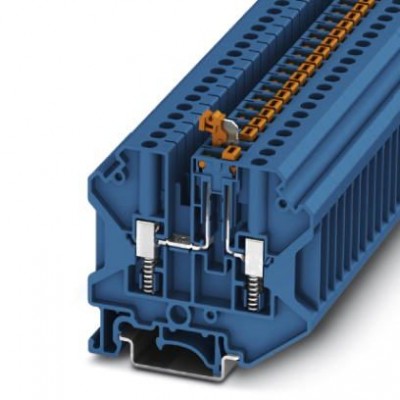

Клеммы с ножевыми размыкателями - USST 4-MT BU - 3070305

Name: Клеммы с ножевыми размыкателями - USST 4-MT BU - 3070305
Brand: Phoenix Contact
SKU: 3070305
Price: 11684 RUB
Availability: InStock

Описание

Клеммы с ножевыми размыкателями, номинальное напряжение: 500 В, номинальный ток: 20 A, тип подключения: Винтовой зажим с пружинной опорой, cечение: 0,2 мм² - 6 мм², AWG: 24 - 10, длина: 63,4 мм, ширина: 6,2 мм, цвет: синий, монтаж: NS 35/7,5, NS 35/15, NS 32, номинальное напряжение: 500 В

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141126
eCl@ss 9.0	27141126
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC000897
ETIM 5.0	EC000902
ETIM 6.0	EC000902
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	1,857 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Заданное значение	1 Н
Заданное значение испытательного импульсного напряжения	7,3 кВ
Заданное значение испытательного переменного напряжения	1,89 кВ
Изоляционный материал	PA
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,2 мм²/0,2 кг 4 мм²/0,9 кг 6 мм²/1,4 кг 1,5 мм²/0,4 кг
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на нагревание	Испытание проведено
Испытание на растяжение, сечение провода	0,2 мм²
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	2,5 мм²
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ударов в 1 направлении	3
Количество ярусов	1
Кратковременный ток	0,3 кA
Макс. мощность потерь при номинальных условиях	1,02 Вт
Максимальный ток нагрузки	20 A (для кабеля сечением 6 мм²)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	500 В (до 690 В при степени загрязнения II)
Номинальное сечение	4 мм²
Номинальный ток IN	20 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-1
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Растягивающее усилие, заданное значение	10 Н
Расчетное импульсное напряжение	6 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Требования, падение напряжения	≤ 6,4 мВ
Ускорение	0,8 г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Размеры
Высота NS 32	62,3 мм
Высота NS 35/15	64,8 мм
Высота NS 35/7,5	57,3 мм
Резьба винтов	M3
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	63,4 мм
Ширина	6,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	1,5 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	1,5 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	10 мм
Калиберная пробка	A4
Мин. момент затяжки	0,6 Нм
Момент затяжки, макс.	0,8 Нм
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	синий
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
