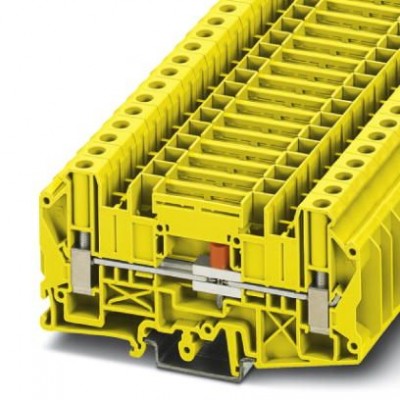

Клемма с размыкателем - UT 6-T/SP YE - 3072819

Name: Клемма с размыкателем - UT 6-T/SP YE - 3072819
Brand: Phoenix Contact
SKU: 3072819
Price: 20914 RUB
Availability: InStock

Описание

Клемма с размыкателем , тип подключения: Винтовые зажимы, cечение: 0,2 мм² - 10 мм² , AWG: 24 - 8, ширина: 8,2 мм, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желтый

Характеристики

eCl@ss
eCl@ss 4.0	27141117
eCl@ss 4.1	27141117
eCl@ss 5.0	27141126
eCl@ss 5.1	27141126
eCl@ss 6.0	27141126
eCl@ss 7.0	27141126
eCl@ss 8.0	27141126
eCl@ss 9.0	27141126
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC000902
ETIM 4.0	EC000902
ETIM 5.0	EC000902
ETIM 6.0	EC000902
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,31 Вт
Максимальный ток нагрузки	50 A (Для кабеля сечением 10 mm² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	1000 В (Напряжение может понизиться в результате использования принадлежностей.)
Номинальное сечение	6 мм²
Номинальный ток IN	41 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-1
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 32	58 мм
Высота NS 35/15	60,5 мм
Высота NS 35/7,5	53 мм
Резьба винтов	M4
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	105,2 мм
Ширина	8,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм²
2 гибких провода одинакового сечения, макс.	2,5 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 жестких провода одинакового сечения, макс.	2,5 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	12 мм
Мин. момент затяжки	1,5 Нм
Момент затяжки резьбой перемычки	0,5 Нм ... 0,6 Нм (Резьба М3)
Момент затяжки, макс.	1,8 Нм
Сечение гибкого проводника макс.	10 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	10 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	8
Сечение провода AWG мин.	24
Указание	Место крепления
Дополнительные особенности
Цвет	желтый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
