| eCl@ss |
| eCl@ss 4.0 |
27141126 |
| eCl@ss 4.1 |
27141126 |
| eCl@ss 5.0 |
27141126 |
| eCl@ss 5.1 |
27141126 |
| eCl@ss 6.0 |
27141126 |
| eCl@ss 7.0 |
27141126 |
| eCl@ss 8.0 |
27141126 |
| eCl@ss 9.0 |
27141126 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC000902 |
| ETIM 3.0 |
EC000902 |
| ETIM 4.0 |
EC000902 |
| ETIM 5.0 |
EC000902 |
| ETIM 6.0 |
EC000902 |
| UNSPSC |
| UNSPSC 11 |
39121410 |
| UNSPSC 12.01 |
39121410 |
| UNSPSC 13.2 |
39121410 |
| UNSPSC 6.01 |
30211811 |
| UNSPSC 7.0901 |
39121410 |

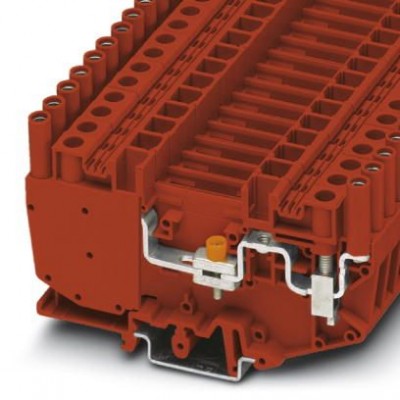

| Общие сведения |
| Группа изоляционного материала |
I |
| Изоляционный материал |
PA |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Количество точек подключения |
2 |
| Количество ярусов |
1 |
| Макс. мощность потерь при номинальных условиях |
1,31 Вт |
| Максимальный ток нагрузки |
50 A (Для кабеля сечением 10 mm² Поперечное сечение) |
| Номинальное напряжение UN |
500 В |
| Номинальное сечение |
6 мм² |
| Номинальный ток IN |
41 A |
| Открытая боковая стенка |
Нет |
| Потенциалы |
1 |
| Расчетное импульсное напряжение |
6 кВ |
| Размеры |
| Высота NS 32 |
64 мм |
| Высота NS 35/15 |
66,5 мм |
| Высота NS 35/7,5 |
59 мм |
| Резьба винтов |
M4 |
| Технические данные |
| Длина |
99,5 мм |
| Ширина |
8,2 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. |
2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. |
0,5 мм² |
| 2 гибких провода одинакового сечения, макс. |
4 мм² |
| 2 гибких провода одинакового сечения, мин. |
0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. |
4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. |
0,5 мм² |
| 2 жестких провода одинакового сечения, макс. |
2,5 мм² |
| 2 жестких провода одинакового сечения, мин. |
0,5 мм² |
| Длина снятия изоляции |
11 мм |
| Мин. момент затяжки |
1,5 Нм |
| Мин. сечение гибкого проводника AWG |
20 |
| Момент затяжки, макс. |
1,8 Нм |
| Сечение гибкого проводника AWG, макс. |
10 |
| Сечение гибкого проводника макс. |
6 мм² |
| Сечение гибкого проводника мин. |
0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. |
6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. |
0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. |
6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. |
0,5 мм² |
| Сечение жесткого проводника макс. |
10 мм² |
| Сечение жесткого проводника мин. |
0,5 мм² |
| Сечение провода AWG макс. |
8 |
| Сечение провода AWG мин. |
20 |
| Указание |
Место крепления |
| Дополнительные особенности |
| Цвет |
красный |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
