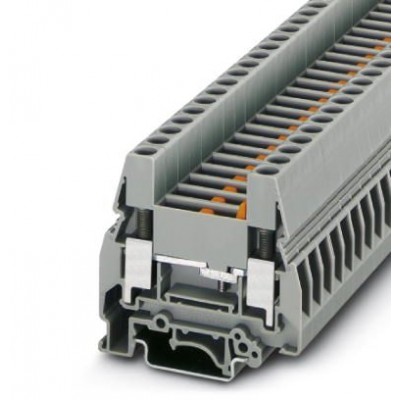

Измерительная клемма с ползунковым размыкателем - URTK/S-BEN 10 - 0309109
Описание
Измерительная клемма с ползунковым размыкателем, со скользящей перемычкой, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 16 мм² , AWG: 20 - 8, ширина: 8,2 мм, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141126 |
| eCl@ss 4.1 | 27141126 |
| eCl@ss 5.0 | 27141126 |
| eCl@ss 5.1 | 27141126 |
| eCl@ss 6.0 | 27141126 |
| eCl@ss 7.0 | 27141126 |
| eCl@ss 8.0 | 27141126 |
| eCl@ss 9.0 | 27141126 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000902 |
| ETIM 3.0 | EC000902 |
| ETIM 4.0 | EC000902 |
| ETIM 5.0 | EC000902 |
| ETIM 6.0 | EC000902 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Безопасность при прикосновении пальцами | обеспечивается |
| Безопасность при прикосновении руками | обеспечивается |
| Группа изоляционного материала | I |
| Заданное значение | 5 Н |
| Заданное значение испытательного импульсного напряжения | 7,3 кВ |
| Заданное значение испытательного переменного напряжения | 1,89 кВ |
| Изоляционный материал | PA |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 0,5 мм²/0,3 кг<br/>10 мм²/2 кг<br/>16 мм²/2,9 кг |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на нагревание | Испытание проведено |
| Испытание на растяжение, сечение провода | 0,5 мм² |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 10 мм² |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Кратковременный ток | 1,2 кA |
| Макс. мощность потерь при номинальных условиях | 1,82 Вт |
| Максимальный ток нагрузки | 76 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Номинальное напряжение UN | 500 В |
| Номинальное сечение | 10 мм² |
| Номинальный ток IN | 57 A |
| Открытая боковая стенка | Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Прочность насадки на крепежное основание | NS 32/NS 35 |
| Растягивающее усилие, заданное значение | 20 Н |
| Расчетное импульсное напряжение | 6 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Результат испытания на растяжение | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Результат проверки падением напряжения | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Результат термических испытаний | Испытание проведено |
| Спецификация испытания защиты от прикосновений | DIN EN 60529 (VDE 0470-1):2000-09 |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Требования, падение напряжения | ≤ 6,4 мВ |
| Размеры | |
| Высота NS 32 | 63,5 мм |
| Высота NS 35/15 | 66 мм |
| Высота NS 35/7,5 | 58,5 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Длина | 61 мм |
| Ширина | 8,2 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| Длина снятия изоляции | 11 мм |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
| Раздельное звено | M3 0,6 Нм 0,8 Нм |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
| Сечение с гребенчатым мостиком, гибк.. макс. | 10 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 10 мм² |
| Указание | Место крепления |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
