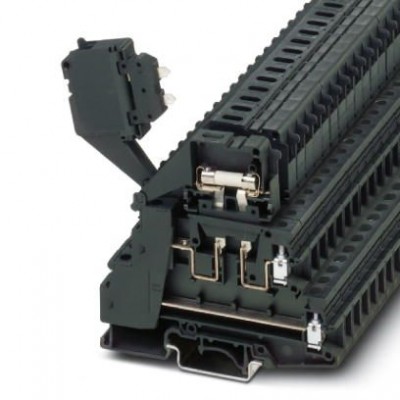

Многоярусная предохранительная клемма - TB 4-2L-HESI (5X20) I - 3246847

Name: Многоярусная предохранительная клемма - TB 4-2L-HESI (5X20) I - 3246847
Brand: Phoenix Contact
SKU: 3246847
Price: 21349 RUB
Availability: InStock

Описание

Многоярусная предохранительная клемма, нижний ярус - проход, тип предохранителя: Стекло / керамика / ..., тип подключения: Винтовые зажимы, cечение: 0,5 мм²- 6 мм², AWG: 20 - 10, номинальный ток: 30 A, номинальное напряжение: 400 В, ширина: 8,2 мм, тип предохранителей: G / 5 x 20, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: темно-серая

Характеристики

eCl@ss
eCl@ss 4.0	27141116
eCl@ss 4.1	27141116
eCl@ss 5.0	27141116
eCl@ss 5.1	27141116
eCl@ss 6.0	27141116
eCl@ss 7.0	27141116
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	1,02 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	30 A (нижний ярус)
Максимальный ток нагрузки (верхний ярус)	6,3 A
Номинальное напряжение UN	400 В
Номинальное сечение	4 мм²
Номинальный ток IN	30 A
Открытая боковая стенка	Нет
Подключение согласно стандарту	МЭК 60947-7-3
Рассеиваемая мощность, макс.	макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)
Размеры
Высота NS 32	84 мм
Высота NS 35/15	86,5 мм
Высота NS 35/7,5	79 мм
Резьба винтов	M3
Технические данные
Длина	86,5 мм
Ширина	8,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм²
2 гибких провода одинакового сечения, макс.	1,5 мм²
2 гибких провода одинакового сечения, мин.	0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	1,5 мм²
2 жестких провода одинакового сечения, мин.	0,5 мм²
Длина снятия изоляции	8 мм
Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	2,5 мм²
Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	1,5 мм²
Мин. момент затяжки	0,5 Нм
Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	0,5 мм²
Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	0,5 мм²
Момент затяжки, макс.	0,6 Нм
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,5 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	20
Сечение с гребенчатым мостиком, гибк., мин.	0,5 мм²
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм²
Сечение с гребенчатым мостиком, жестк., мин.	0,5 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	4 мм²
Указание	Место крепления
Электрические данные
Предохранитель	G / 5 x 20
Тип предохранителя	Стекло / керамика / ...
Дополнительные особенности
Цвет	темно-серая
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
