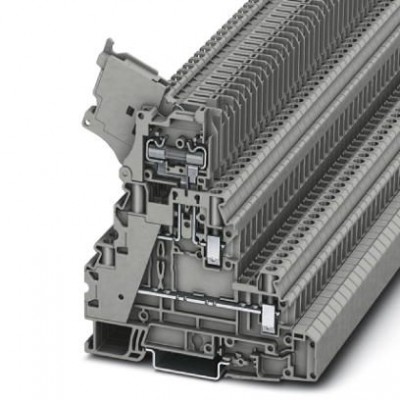

Клеммы для установки предохранителей - UT 4-L/HESI (5X20) GY - 1044423
Описание
Клеммы для установки предохранителей, тип предохранителя: Стекло / керамика / ..., тип подключения: Винтовые зажимы, cечение: 0,14 мм²- 6 мм², AWG: 26 - 10, номинальный ток: 28 A, номинальное напряжение: 500 В, ширина: 6,2 мм, тип предохранителей: G / 5 x 20, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27141141 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 13.2 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Макс. мощность потерь при номинальных условиях | 1,6 Вт (при подключении нескольких ярусов значение увеличивается) |
| Максимальный ток нагрузки | 36 A (для кабеля сечением 6 мм²) |
| Максимальный ток нагрузки (верхний ярус) | 6,3 A (Ток определяется установленным предохранителем.) |
| Номинальное напряжение UN | 500 В |
| Номинальное сечение | 4 мм² |
| Номинальный ток IN | 28 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальный ток IN (верхний ярус) | 6,3 A |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-2 / МЭК 60947-7-3 |
| Рассеиваемая мощность, макс. | макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании) |
| Расчетное импульсное напряжение | 6 кВ |
| Размеры | |
| Высота NS 35/15 | 96,4 мм |
| Высота NS 35/7,5 | 88,9 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Длина | 92,7 мм |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Мин. момент затяжки | 0,6 Нм |
| Момент затяжки, макс. | 0,8 Нм |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 26 |
| Электрические данные | |
| Предохранитель | G / 5 x 20 |
| Тип предохранителя | Стекло / керамика / ... |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
