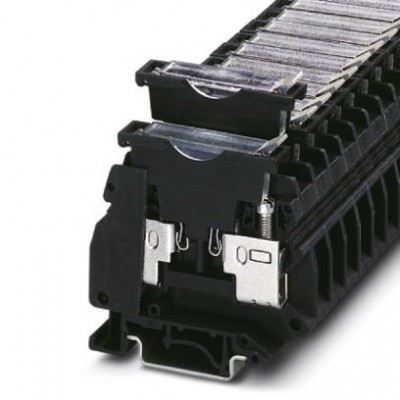

Клеммы для установки предохранителей - USIG BU - 0920122
Описание
Клеммы для установки предохранителей, без штекера с держателем предохранителя, тип предохранителя: Стекло / керамика / ..., тип подключения: Винтовые зажимы, cечение: 0,5 мм²- 16 мм², AWG: 20 - 6, номинальный ток: 10 A, номинальное напряжение: 500 В, ширина: 10,2 мм, тип предохранителей: G / 5 x 20 / 5 x 25 / 5 x 30 / 6,3 x 32, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синийХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 2,43 Вт |
| Максимальный ток нагрузки | 40 A (Определяется параметрами встроенного предохранителя) |
| Номинальное напряжение UN | 500 В (в качестве клемм для установки предохранителей) 500 В (в качестве клемм с размыкателями) |
| Номинальное сечение | 16 мм² |
| Номинальный ток IN | 10 A |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Расчетное импульсное напряжение | 6 кВ |
| Размеры | |
| Высота NS 32 | 56,6 мм |
| Высота NS 35/15 | 59,1 мм |
| Высота NS 35/7,5 | 51,6 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Длина | 61 мм |
| Ширина | 10,2 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| Длина снятия изоляции | 13 мм |
| Калиберная пробка | A5 |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
| Сечение с гребенчатым мостиком, гибк.. макс. | 16 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 16 мм² |
| Электрические данные | |
| Предохранитель | G / 5 x 20 / 5 x 25 / 5 x 30 / 6,3 x 32 |
| Тип предохранителя | Стекло / керамика / ... |
| Дополнительные особенности | |
| Цвет | синий |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
