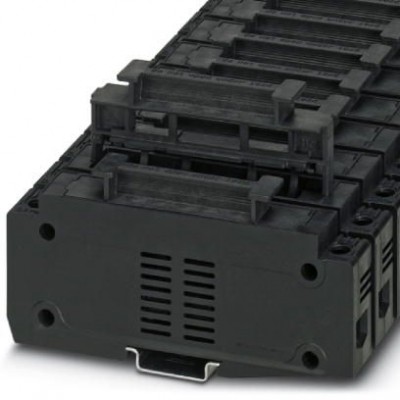

Клеммы для установки предохранителей - UK 10,3-HESI 1500V - 3062760

Name: Клеммы для установки предохранителей - UK 10,3-HESI 1500V - 3062760
Brand: Phoenix Contact
SKU: 3062760
Price: 5783 RUB
Availability: InStock

Описание

Клеммы для установки предохранителей, тип предохранителя: Стекло / керамика / ..., тип подключения: Винтовые зажимы, cечение: 0,75 мм²- 25 мм², AWG: 18 - 4, номинальный ток: 32 A, номинальное напряжение: 1500 В, ширина: 23 мм, тип предохранителей: gG / gPV / 10,3 x 85, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный

Характеристики

eCl@ss
eCl@ss 4.0	27141116
eCl@ss 4.1	27141116
eCl@ss 5.0	27141116
eCl@ss 5.1	27141116
eCl@ss 6.0	27141116
eCl@ss 7.0	27141116
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	IIIa
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	0,3 Вт
Максимальный ток нагрузки	32 A (Ток и напряжение определяются типом используемого предохранителя)
Номинальное напряжение UN	1500 В DC (1000 В перем. тока, ток и напряжение определяются используемым предохранителем.)
Номинальное сечение	25 мм²
Номинальный ток IN	32 A (Ток и напряжение определяются типом используемого предохранителя)
Открытая боковая стенка	Нет
Подключение согласно стандарту	МЭК 60269-1 / -2
Расчетное импульсное напряжение	6 кВ
Размеры
Высота NS 35/15	73 мм
Высота NS 35/7,5	65,5 мм
Резьба винтов	M5
Технические данные
Длина	130 мм
Ширина	23 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	4 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1,5 мм²
2 гибких провода одинакового сечения, макс.	10 мм²
2 гибких провода одинакового сечения, мин.	0,75 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	1,5 мм²
2 жестких провода одинакового сечения, макс.	10 мм²
2 жестких провода одинакового сечения, мин.	0,75 мм²
Длина снятия изоляции	11 мм
Калиберная пробка	A7
Мин. момент затяжки	2 Нм
Момент затяжки, макс.	2,5 Нм
Сечение гибкого проводника макс.	25 мм²
Сечение гибкого проводника мин.	0,75 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,75 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1,5 мм²
Сечение жесткого проводника макс.	25 мм²
Сечение жесткого проводника мин.	0,75 мм²
Сечение провода AWG макс.	4
Сечение провода AWG мин.	18
Электрические данные
Предохранитель	gG / gPV / 10,3 x 85
Тип предохранителя	Стекло / керамика / ...
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
