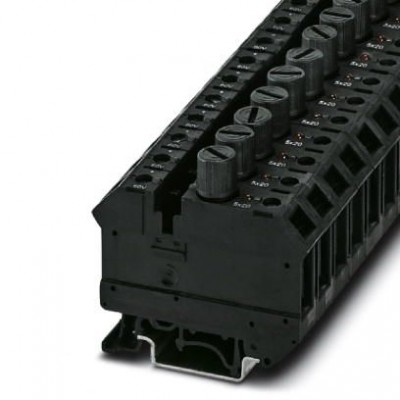

Клеммы для установки предохранителей - UK 10-DREHSILED 60 (5X20) - 3005154

Name: Клеммы для установки предохранителей - UK 10-DREHSILED 60 (5X20) - 3005154
Brand: Phoenix Contact
SKU: 3005154
Price: 48540 RUB
Availability: InStock

Описание

Клеммные модули для установки предохранителя, сечение: 0,5 - 16 мм², AWG: 24 - 6, ширина: 12 мм, цвет: черный

Характеристики

eCl@ss
eCl@ss 4.0	27141116
eCl@ss 4.1	27141116
eCl@ss 5.0	27141116
eCl@ss 5.1	27141116
eCl@ss 6.0	27141116
eCl@ss 7.0	27141116
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000899
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
UNSPSC
UNSPSC 11	39121411
UNSPSC 12.01	39121411
UNSPSC 13.2	39121410
UNSPSC 6.01	30211812
UNSPSC 7.0901	39121411
Общие сведения
ASD-уровень	1,857 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Диапазон напряжений, индикатор	30 В AC/DC ... 60 В AC/DC
Диапазон токов, индикатор	0,8 мА ... 2 мА
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	2
Количество ударов в 1 направлении	3
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	2,43 Вт
Максимальный ток нагрузки	10 A
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	500 В 800 В (в качестве клемм с размыкателями)
Номинальное сечение	16 мм²
Номинальный ток IN	10 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-3
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	4 кВ
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Ускорение	0,8 г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Размеры
Высота NS 32	62,2 мм
Высота NS 35/15	64,7 мм
Высота NS 35/7,5	57,2 мм
Резьба винтов	M4
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	62 мм
Ширина	12 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	4 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм²
2 гибких провода одинакового сечения, макс.	4 мм²
2 гибких провода одинакового сечения, мин.	0,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
2 жестких провода одинакового сечения, макс.	4 мм²
2 жестких провода одинакового сечения, мин.	0,5 мм²
Длина снятия изоляции	11 мм
Калиберная пробка	B6
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм
Сечение гибкого проводника макс.	16 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	10 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	10 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение жесткого проводника мин.	0,5 мм²
Сечение провода AWG макс.	6
Сечение провода AWG мин.	20
Сечение с гребенчатым мостиком, гибк.. макс.	10 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	10 мм²
Электрические данные
Предохранитель	G / 5 x 20
Тип предохранителя	Стекло / керамика / ...
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
