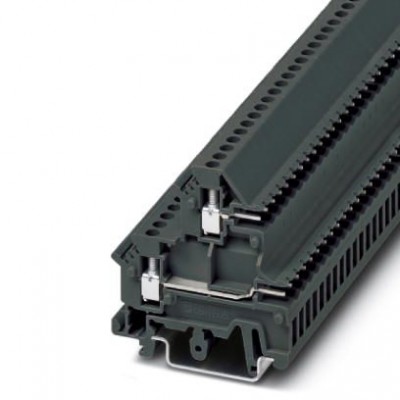

Вставная многоярусная клемма - TB 2,5-2L-BCP/2P I - 3247089

Name: Вставная многоярусная клемма - TB 2,5-2L-BCP/2P I - 3247089
Brand: Phoenix Contact
SKU: 3247089
Price: 8360 RUB
Availability: InStock

Описание

Вставная многоярусная клемма, горизонтальное направление вставления, для установки двух штекеров, тип подключения: Винтовое / штекерное подключение, cечение: 0,2 мм² - 4 мм², AWG: 24 - 10, ширина: 5,08 мм, цвет: темно-серая, монтаж: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141116
eCl@ss 4.1	27141116
eCl@ss 5.0	27141116
eCl@ss 5.1	27141116
eCl@ss 6.0	27141116
eCl@ss 7.0	27141116
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	1,02 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	12 A (при сечении проводника 2,5 мм²)
Номинальное напряжение UN	250 В
Номинальное сечение	4 мм²
Номинальный ток IN	12 A (при сечении проводника 2,5 мм²)
Размеры
Высота NS 32	58,5 мм
Высота NS 35/15	61 мм
Высота NS 35/7,5	53,5 мм
Резьба винтов	M2,5
Технические данные
Длина	50 мм
Ширина	5,08 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,2 мм²
2 гибких провода одинакового сечения, макс.	1 мм²
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 жестких провода одинакового сечения, макс.	1 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
Длина снятия изоляции	8 мм
Мин. момент затяжки	0,4 Нм
Мин. сечение гибкого проводника AWG	24
Момент затяжки, макс.	0,5 Нм
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Сечение с гребенчатым мостиком, гибк.. макс.	1,5 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	1,5 мм²
Дополнительные особенности
Цвет	темно-серая
